Bơm thủy lực: Cấu tạo, phân loại, giá thành
Trong các ngành công nghiệp hiện nay, từ tòa nhà cao tầng nhà máy sản xuất, bơm thủy lực có vai trò quan trọng. Bơm thủy lực giúp các thiết bị như cầu xe nâng vào container, sàn nâng dock leveler, bàn nâng hạ thuỷ lực tạo ra lực đẩy hàng hoá tải trọng lớn.
Có nhiều loại bơm thủy lực, mỗi doanh nghiệp sẽ phù hợp với một loại bơm thủy lực riêng. Dưới đây là 11+ Loại bơm thủy lực giá tốt được sử dụng nhiều nhất hiện nay. Hãy cùng Naltako tìm hiểu trong bài viết này nhé.

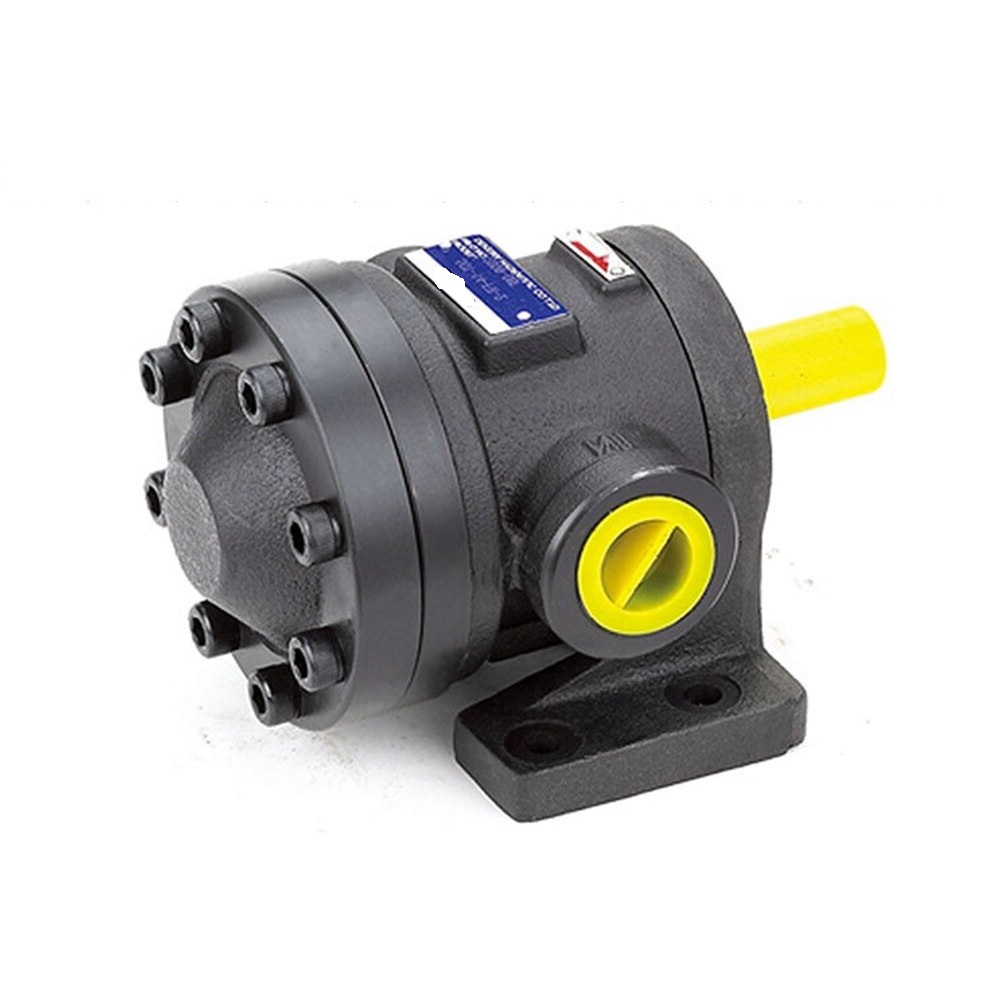

Tìm hiểu bơm thủy lực là gì?
Bơm thuỷ lực tiếng anh Hydraulic Pumps là một thiết bị thuỷ lực được sử dụng nhằm chuyển đổi cơ năng sang năng lượng thuỷ lực sử dụng bơm hút hoặc đẩy để cấp nguồn làm việc cho toàn bộ hệ thống, máy thuỷ lực, van thủy lực và các loại xi lanh.
Bơm thuỷ lực là một thiết bị quan trọng và không thể nào thiếu đối với toàn bộ hệ thống thuỷ lực bởi vì bơm thuỷ lực cấp năng lượng chủ yếu cho toàn bộ hệ thống.Bơm thuỷ lực có đầy đủ các kiểu loại cùng kích cỡ, mỗi một loại sẽ bao gồm những thành phần cấu tạo khác nhau bao gồm bơm, động cơ, nguồn cấp, đầu xả, piston, xi lanh, van, phụ tùng đính kèm.
Bơm thuỷ lực hoạt động với nhiều loại áp lực cao đến 700 bar, 10000 Psi và được sử dụng trong rất nhiều những hệ thống, thiết bị tại những xí nghiệp sản xuất, phân xưởng chế tạo, nhà máy cơ khí,..
Bơm thuỷ lực có nhiều mẫu mã, mỗi một loại sẽ được sử dụng trong nhiều loại hệ thống khác nhau. Các loại bơm thuỷ lực được Naltako cung cấp và bán trên thị trường Việt Nam với giá ưu đãi nhất, dịch vụ uy tín nhất, hàng chính hãng và được bảo hành 12 tháng. Nếu bạn đang có nhu cầu vui lòng liên hệ số hotline 0981 977 898 để được tư vấn chi tiết nhất

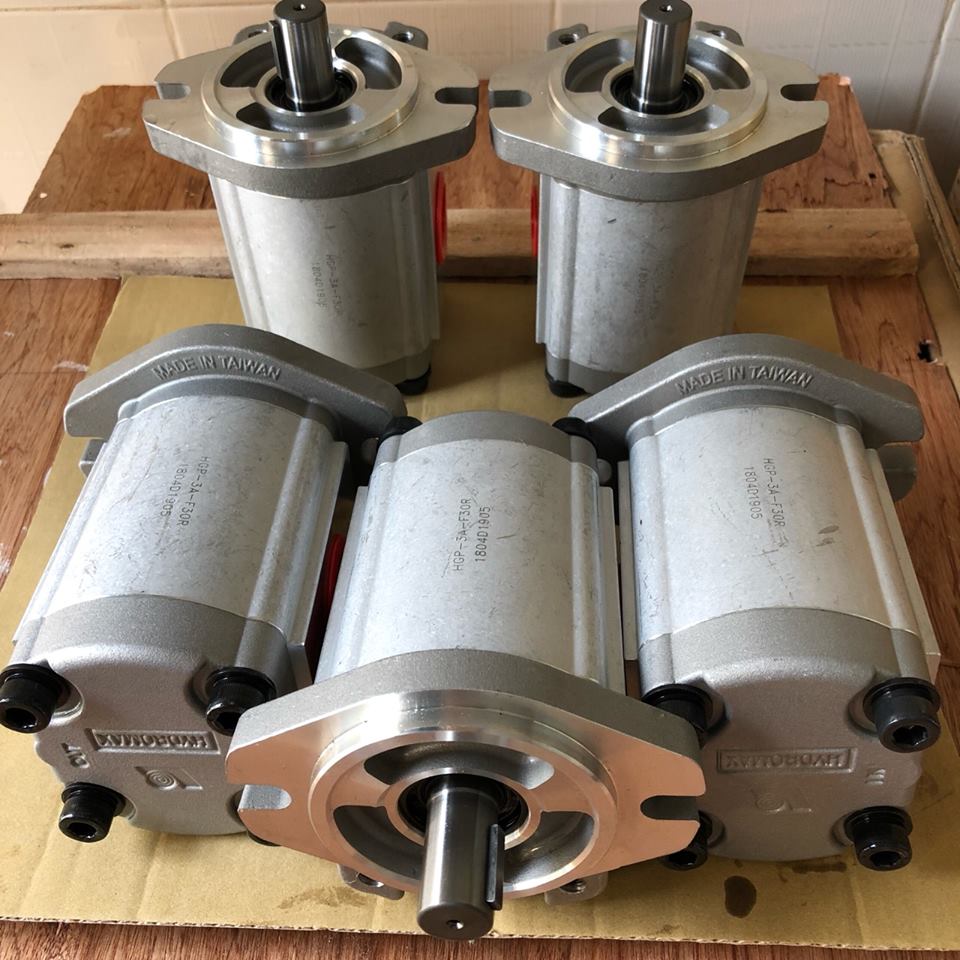

Thông số kỹ thuật bơm thủy lực
Bơm thủy lực có rất nhiều loại chính vì vậy thông số kỹ thuật của mỗi loại sẽ là khác nhau, các thông số kỹ thuật chung bơm thủy lực như:
- Dạng bơm thủy lực: bánh răng, piston, cánh gạt, trục vít, mini,…
- Áp suất max: 250kg/cm2
- Áp suất định mức: 210 kg/cm2
- Áp suất: 700 bar hoặc 10000 Psi
- Tầng bơm: 1 đến 3
- Tốc độ: 500 đến 3000
- Tốc độ bơm: 3000 vòng/phút
- Môi trường làm việc: dầu, lưu chất
- Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Châu âu
- Bảo hành: 12 tháng.
Cấu tạo bơm thủy lực
Bơm thủy lực được thiết kế với cấu tạo khá đơn giản với các bộ phận sau:
Thân bơm (Pump Body)
Thân bơm là bộ phận chính của hệ thống bơm thủy lực. Bộ phận này không chỉ là một khung bên ngoài mà còn là nơi mà tất cả các bộ phận khác được lắp ráp và kết hợp với nhau. Thân bơm có các lỗ và khe hở tạo các cửa ra vào để điều hướng chất lỏng. Nhờ đó giúp cho chất lỏng được đưa vào và đẩy ra khỏi bơm một cách hiệu quả.
Trục (Shaft):
Trục là bộ phận trung tâm của bơm, kết nối động cơ và rotor của bơm. Khi động cơ hoạt động, năng lượng được truyền từ động cơ qua trục và chuyển động rotor. Trục được thiết kế bền bỉ chắc chắn chịu được áp lực và lực xoay trong quá trình hoạt động của bơm.
Rotor
Rotor là một bộ phận quay bên trong thân bơm. Khi năng lượng từ trục được truyền sang rotor, rotor tạo ra sự chuyển động của chất lỏng. Thông thường rotor có các lưỡi cánh hoặc van được thiết kế đặc biệt để tạo áp lực và đẩy chất lỏng ra khỏi bơm.
Van hút (Inlet Valve)
Van hút là van được đặt ở cửa vào của bơm. Nhiệm vụ của van hút là kiểm soát lưu lượng chất lỏng vào bơm. Khi van hút mở, chất lỏng có thể chảy vào bơm để bắt đầu quá trình bơm. Sau khi van đóng, ngăn chặn chất lỏng không trở lại qua cửa vào.
Van đẩy (Outlet Valve)
Ngược lại với van hút, van đẩy đặt ở cửa ra của bơm. Bộ phận này giúp kiểm soát lưu lượng chất lỏng ra khỏi bơm. Khi van đẩy mở, chất lỏng được bơm ra khỏi bơm với áp lực cao. Sau khi van đẩy đóng, chất lỏng không thể trở lại vào bơm qua cửa ra.
Ngoài những bộ phận quan trọng trên, bơm thủy lực cũng cần được lắp đặt thêm những thiết bị phụ bao gồm điều khiển lưu lượng, màng lọc, cảm biến, v.v. nhằm đảm bảo hiệu suất làm việc và tuổi thọ của bơm.
Nguyên lý hoạt động của bơm thủy lực
Nguyên lý hoạt động của bơm là dựa trên sự chuyển động của chất lỏng qua ống dẫn. Khi bơm được khởi động, rotor quay sẽ tạo ra sự chuyển động của chất lỏng qua ống dẫn. Cánh quạt được lắp trên rotor tạo ra áp suất trên một phần của ống dẫn, đẩy chất lỏng ở trong bơm thủy lực vào cửa ra.
Khi cánh quạt quay, sẽ tạo ra một vùng áp suất thấp trên một phần của ống dẫn lối đi của bơm dưới tác dụng của áp lực ly tâm, tạo ra lực hút chất lỏng trở lại bơm thông qua van hút.
Khi rotor ngừng quay, cánh quạt đẩy chất lỏng khỏi buồng hút và đẩy chất lỏng ra khỏi bơm thông qua van đẩy, tạo ra một vùng áp suất cao trên một phần của ống dẫn. Trong quá trình hoạt động, bơm thuỷ lực sẽ tạo ra một lượng nhiệt năng lớn nên sẽ cần sự hỗ trợ của Bộ làm mát dầu cho hệ thống thủy lực.
Khi chất lỏng bị đẩy ra ngoài bơm, áp suất trong ống dẫn nâng trở lại, do đó vùng áp suất thấp trên phần kia của ống dẫn xung quanh van hút sẽ xuất hiện, kéo chất lỏng ở bên dưới trở lại bơm. Quá trình bơm được lặp lại thường xuyên khi bơm vận hành, tạo ra dòng chất lỏng liên tục.
Sự chuyển động của rotor được chuyền động thông qua bánh răng của trục, nhờ động cơ điện hoặc nguồn năng lượng khác. Những thiết bị khác bao gồm van hút và van đẩy được sử dụng để điều chỉnh lưu lượng và áp suất chất lỏng.
11+ bơm thủy lực giá tốt được sử dụng nhiều nhất hiện nay
Trên thị trường hiện này, có nhiều loại máy bơm thủy lực, mỗi loại có cấu tạo riêng, cách hoạt động và ứng dụng riêng biệt, phù hợp với các ngành công nghiệp và mục đích sử dụng cụ thể. Dưới đây, hãy cùng Naltako tìm hiểu về các loại bơm thủy lực đang được sử dụng nhiều nhất hiện nay:
Bơm thủy lực piston (hướng trục, hướng tâm)
Bơm piston có thể được phân làm hai loại chủ yếu: hướng trục và hướng tâm, phụ thuộc theo hướng di chuyển của chất lỏng trong bơm.

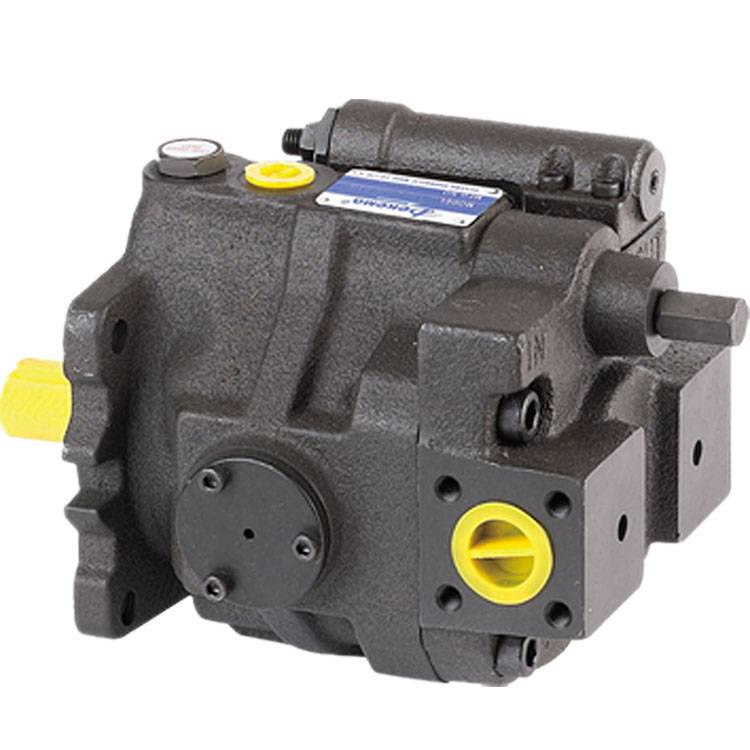

Bơm thuỷ lực piston hướng trục
Bơm thủy lực piston hướng trục là một trong những loại bơm thủy lực phổ biến và quan trọng trong ngành công nghiệp. Loại bơm này hoạt động bằng cách sử dụng các piston di chuyển theo hướng trục, tạo ra áp lực và chuyển động chất lỏng.
Với piston di chuyển trên và dưới trong một xi lanh theo trục quay. Khi piston di chuyển lên xuống, máy bơm đưa chất lỏng trở lại vào trong xi lanh thông qua một van nạp, từ máy bơm đẩy chất lỏng bên ngoài bơm thông qua một van đẩy. Bơm piston thuỷ lực hướng trục chủ yếu được sử dụng bởi những ngành công nghiệp nặng và máy có yêu cầu cao đối với tốc độ và áp suất.
Ưu điểm của bơm thủy lực hướng trục
- Bơm piston hướng trục tạo áp suất cao và ổn định.
- Được sử dụng trong các quy trình yêu cầu điều khiển và làm việc với các thiết bị khác với áp lực cao.
- Bơm piston hướng trục thường có hiệu suất cao, có khả năng chuyển đổi năng lượng điện hoặc cơ thành năng lượng thủy lực một cách hiệu quả giúp giảm mức tiêu thụ năng lượng và giảm chi phí vận hành.
- Bơm sử dụng an toàn và có tuổi thọ cao.
- Được thiết kế để chịu áp lực và hoạt động trong môi trường khắc nghiệt nên bơm có thể hoạt động liên tục trong thời gian dài mà không cần bảo trì thường xuyên.
- Được sử dụng trong nhiều lĩnh vực như công nghiệp sản xuất, nông nghiệp, xây dựng, khai thác dầu khí, và nhiều ứng dụng khác.

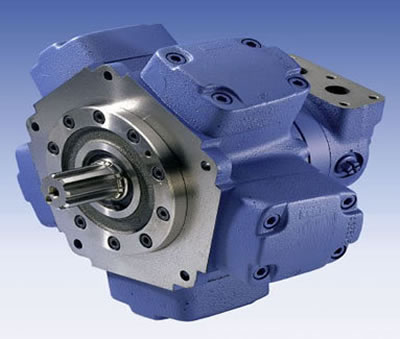

Bơm thuỷ lực piston hướng tâm
Bơm thủy lực piston hướng tâm có cấu tạo đặc biệt để tạo áp lực và chuyển động chất lỏng thông qua sự di chuyển của các piston theo hướng tâm. Khi hoạt động, động cơ tạo năng lượng để di chuyển piston theo hướng tâm, tạo ra áp lực và chuyển động chất lỏng từ cửa vào đến cửa ra thông qua van hút và van đẩy. Quá trình này lặp đi lặp lại để cung cấp áp lực và lưu lượng chất lỏng mong muốn cho các ứng dụng thủy lực.
Nguyên lý hoạt động của bơm thủy lực hướng tâm khá đơn giản. Loại bơm piston này sử dụng một thiết bị gọi là bộ phận xoay giúp di chuyển piston lên và xuống khỏi xi lanh. Khi piston di chuyển lên xuống, máy bơm đưa chất lỏng trở lại bên trong xi lanh thông qua một van hút. Sau đó từ máy bơm đẩy chất lỏng bên ngoài bơm thông qua một van đẩy. Bơm piston thuỷ lực hướng tâm chủ yếu được sử dụng trong những lĩnh vực có yêu cầu cao đối với lưu lượng và áp lực ví dụ như trong ngành công nghiệp xi măng, luyện kim và chế biến bột giấy.
Ưu điểm của bơm thủy lực hướng tâm:
- Bơm hoạt động với hiệu suất cao, tối ưu hóa việc chuyển đổi năng lượng thành áp lực và lưu lượng chất lỏng.
- Tạo ra áp suất từ cao đến rất cao, phù hợp cho các ứng dụng yêu cầu áp lực mạnh và ổn định.
- Khả năng kiểm soát áp lực mà không cần thay đổi tốc độ dòng chảy, đáp ứng các yêu cầu cụ thể trong các ứng dụng công nghiệp hiện nay.
- Không cần mồi bơm ban đầu, giúp tiết kiệm thời gian và công sức trong quá trình khởi động.
- Số vòng quay của bơm bị giới hạn để đảm bảo sự ổn định trong quá trình hoạt động, ngăn ngừa lực quán tính của chất lỏng gây ra sự dao động không mong muốn.
- Thay đổi lưu lượng bằng cách điều chỉnh hành trình piston, cho phép linh hoạt trong việc điều tiết lưu lượng chất lỏng.
- Bơm chất lỏng nhớt và có thể xử lý các chất lỏng có độ đặc cao, bao gồm cả bùn.

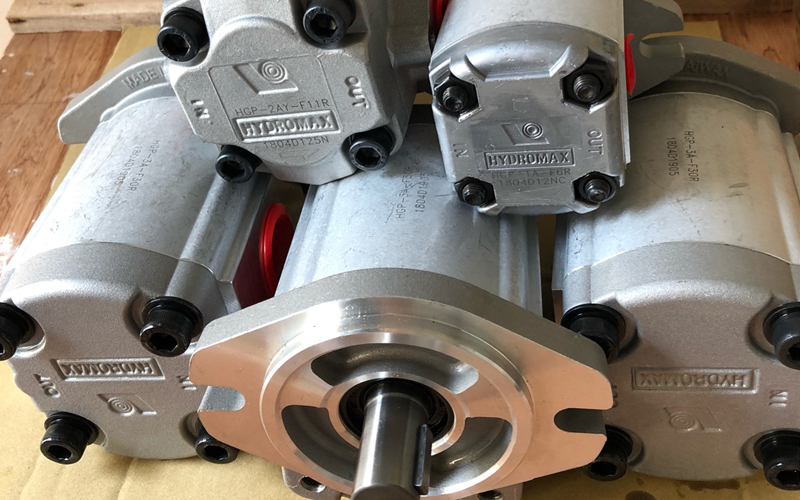

Bơm thủy lực bánh răng – Bơm nhông – Gear Pump
Bơm thuỷ lực bánh răng thường gọi là bơm bánh răng hoặc gear pump. Đây là loại bơm thuỷ lực áp dụng nguyên tắc hoạt động của các bánh răng quay. Bơm bánh răng được dùng rộng rãi trong các ngành công nghiệp, đặc biệt trong ngành máy nén, thiết bị nén khí hơi và các ứng dụng nông nghiệp hiện nay.
Cấu tạo và nguyên lý hoạt động
Bơm bánh răng thuỷ lực sử dụng hai bánh răng xoắn ốc để tạo áp suất và di chuyển chất lỏng. Dưới đây là mô tả chi tiết về cấu tạo của bơm bánh răng thuỷ lực:
- Bánh Răng: Bơm bánh răng có hai bánh răng chính, một bánh răng đặt ở trục động cơ và một bánh răng đặt ở trục bơm. Hai bánh răng này có hình dạng giống nhau và được làm từ các vật liệu chất lượng cao để đảm bảo độ bền và khả năng chịu được áp suất.
- Khung Bơm: Bánh răng được lắp đặt bên trong một khung bơm. Khung này là một hộp bơm cố định chứa các bánh răng và dầu bôi trơn.
- Trục Động Cơ: Trục động cơ được kết nối với động cơ và làm quay bánh răng trên trục động cơ.
- Trục Bơm: chứa bánh răng bên trong khung bơm. Khi trục động cơ quay, nó truyền động bánh răng trên trục bơm, tạo ra lực để quay bánh răng.
- Cánh Kích: cánh kích trên bánh răng được thiết kế để tạo không gian cho chất lỏng được hút và đẩy qua. Khi bánh răng quay, cánh kích tạo áp suất và lưu lượng chất lỏng từ cửa hút đến cửa xả.
Nguyên lý hoạt động: Bánh răng ép chặt với nhau để tạo ra một khoảng trống tam giác trống trên một bên và một khoảng trống tam giác chứa dung dịch hoặc chất lỏng trên bên kia. Khi bánh răng quay, khoảng trống trống sẽ dịch chuyển về phía bên hút hoặc phía bên xả. Vì vậy dung dịch hoặc chất lỏng đi vào và thổi bên ngoài bơm. Khi bánh răng bên trong quay, chất lỏng bị hút vào các rãnh giữa bánh răng và tạo áp lực thấp. Sau đó, chất lỏng bị đẩy ra khỏi các rãnh bánh răng và tạo áp lực cao. Quá trình này xảy ra liên tục, cung cấp áp lực và lưu lượng chất lỏng cho hệ thống.
Ưu điểm của bơm thủy lực bánh răng
- Bơm thủy lực bánh răng có thiết kế nhỏ gọn và trọng lượng nhẹ, dễ dàng tích hợp vào các ứng dụng với không gian hạn chế.
- Bơm có độ tin cậy cao, hoạt động liên tục trong thời gian dài mà không cần nhiều bảo dưỡng.
- Bơm bánh răng hoạt động tốt ở áp suất và nhiệt độ thấp, phù hợp cho các ứng dụng yêu cầu điều kiện làm việc này.
- Có giá thành thấp hơn so với nhiều loại bơm thủy lực khác, làm cho chúng trở thành lựa chọn kinh tế.
Tuy nhiên bơm thủy lực bánh răng cũng có các nhược điểm như:
- Bơm bánh răng không phù hợp cho các ứng dụng đòi hỏi áp suất và tốc độ cao, vì có thể gây ra hiện tượng mất áp và suy giảm hiệu suất.
- Áp suất đầu vào không cố định trong thời gian hoạt động, ảnh hưởng đến hiệu suất trong một số tình huống.

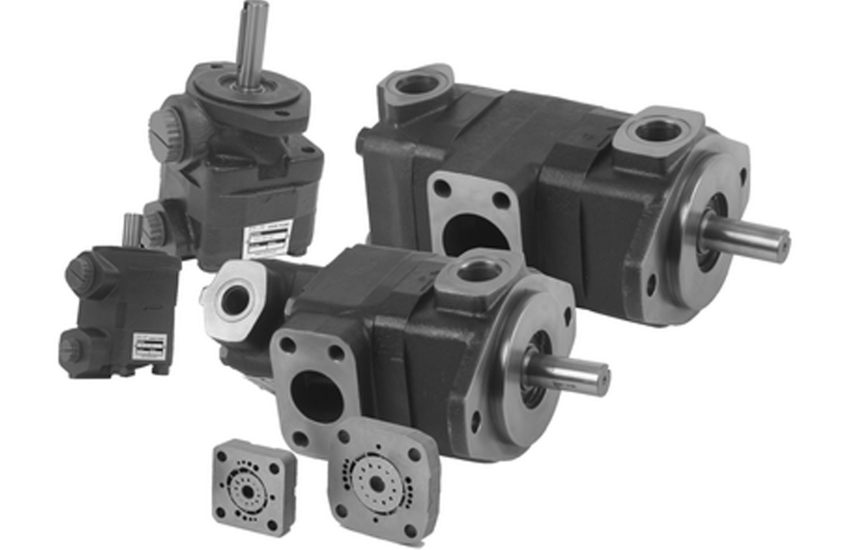

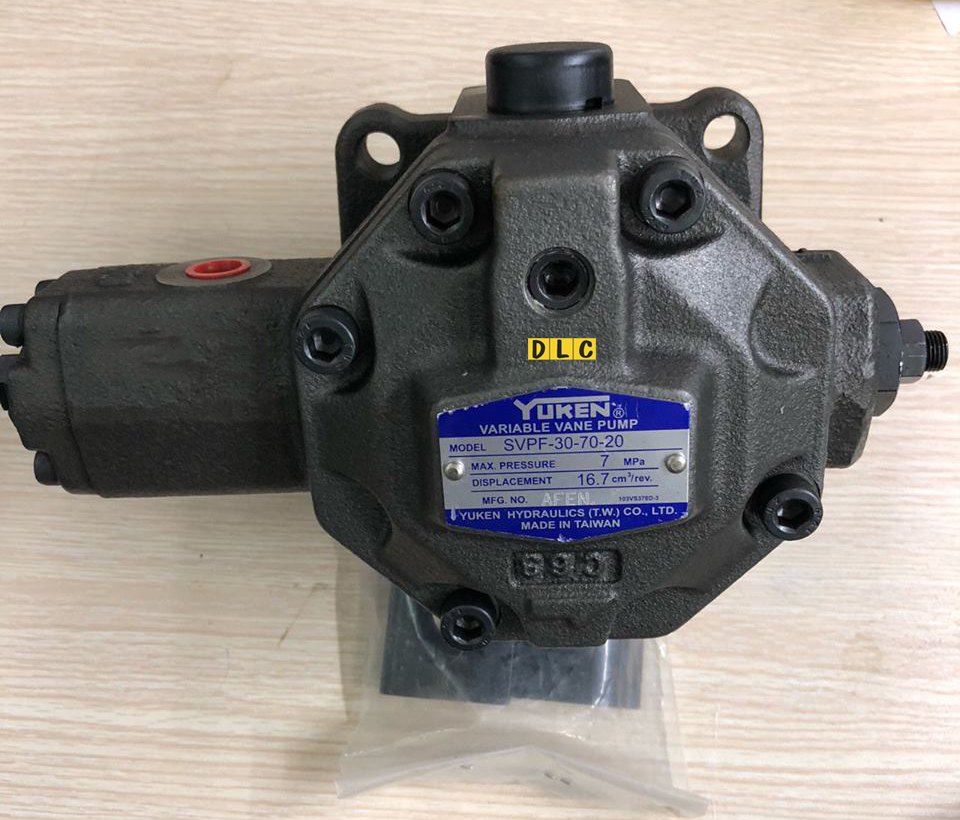

Bơm thủy lực cánh gạt (Bơm lá – Vane Pumps)
Bơm thủy lực cánh gạt, còn được biết đến với tên gọi bơm lá hoặc vane pump. Đây là một loại bơm thủy lực hoạt động dựa trên nguyên tắc sử dụng các cánh gạt xoay để hút và đẩy chất lỏng thông qua các khe hở trong khung bơm. Bơm phổ biến và thường được sử dụng trong các ứng dụng công nghiệp nhẹ, nơi áp suất và lưu lượng không cao, chẳng hạn như trong thiết bị nông nghiệp, máy móc xây dựng và máy bơm dầu.
Cấu tạo và nguyên lý hoạt động
Bơm thủy lực cánh gạt sử dụng cánh gạt để tạo áp suất và di chuyển chất lỏng. Cấu tạo gồm 3 phần như sau:
- Khung hình chữ T: Khung bơm thường có hình dạng giống chữ “T,” với phần chữ “T” là một khung cố định. Trong khung này, các thành phần chính của bơm được gắn kín.
- Rotor: là bộ phận quay của bơm và thường là một trục dài trên đó có các cánh gạt được gắn chặt. Rotor này nằm trong khung hình “T.”
- Cánh Gạt: Cánh gạt là các lưỡi sắc nét gắn vào rotor. Số lượng và hình dạng của các cánh gạt có thể thay đổi tùy thuộc vào mẫu bơm cụ thể.
Nguyên lý hoạt động: Khi rotor quay, các cánh gạt chèn vào tường của khung bơm, tạo ra các khe hở giữa chúng và các tường của khung bơm. Khi rotor quay đến phía hút, chất lỏng được hút vào các khe hở này. Khi roto quay đến phía đẩy, chất lỏng được đẩy ra khỏi bơm thông qua các khe hở. Tạo ra một luồng liên tục của chất lỏng từ cửa vào đến cửa ra, cho phép bơm thủy lực cánh gạt thực hiện công việc cung cấp lưu lượng chất lỏng và áp suất cho các hệ thống và ứng dụng khác nhau.
Ưu điểm của bơm thủy lực cánh gạt
- Bơm cánh gạt có cấu tạo đơn giản, với ít bộ phận chuyển động, giúp tăng độ bền và tuổi thọ của bơm.
- Loại bơm này thường có chi phí mua và lắp đặt thấp hơn so với nhiều loại bơm thủy lực khác.
- Bơm cánh gạt thường thích hợp cho các ứng dụng đòi hỏi áp suất và lưu lượng trung bình, không quá cao.
- Tuy nhiên, trong quá trình hoạt động, áp suất đầu ra của bơm cánh gạt không ổn định, đặc biệt ở các tốc độ quay khác nhau. Do đó, dòng bơm này không phù hợp cho cấc ứng dụng yêu cầu áp suất chính xác.

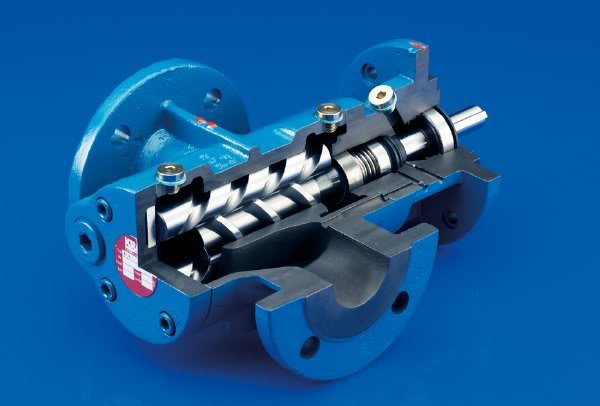

Bơm thủy lực trục vít
Bơm thủy lực trục vít là một dạng bơm áp dụng nguyên tắc làm việc của hai trục vít chạy song song với nhau nhằm hút và đẩy chất lỏng. Loại bơm thuỷ lực này được dùng phổ biến trong những ngành công nghiệp, đặc biệt trong nghành thuỷ sản, cấp nước và xử lí nước thải.
Cấu tạo và nguyên lý hoạt động
Bơm trục vít thuỷ lực là một thiết bị sử dụng trong các ứng dụng công nghiệp để bơm chất lỏng, thường là dầu hoặc chất lỏng khác. Cấu tạo của bơm bao gồm hai trục vít xoắn ốc đối xứng, một trục lớn gọi là trục bơm và một trục bé gọi là trục động cơ.
- Trục Bơm (Rotor Pump): Trục bơm là trục vít lớn, thường nằm ở trung tâm của khối bơm. Trục này có hình xoắn ốc và được gắn với một số lượng cố định các vane (cánh) hoặc ren trên bề mặt ngoài của nó.
- Trục Động Cơ (Motor Shaft): Trục động cơ là trục vít bé và được kết nối với động cơ. Trục này chuyển động từ động cơ sang trục bơm để quay nó.
- Cửa Hút (Inlet Port): Cửa hút là nơi nước hoặc chất lỏng được hút vào bên trong khối bơm. Nó thường nằm ở một đầu của bơm.
- Cửa Xả (Outlet Port): Cửa xả là nơi chất lỏng được đẩy ra khỏi bơm và đi đến nơi cần đến. Nó thường nằm ở đầu còn lại của bơm.
Nguyên lý hoạt động: Khi động cơ bắt đầu quay, trục động cơ chuyển động trục bơm. Nhờ vào hình dạng xoắn ốc của trục bơm và vane trên bề mặt của bơm, nước hoặc chất lỏng ở cửa hút bắt đầu nạp vào khoang bơm. Khi trục bơm quay, các vane tạo ra một đường cong hình “U” bên trong khoang bơm. Từ đó chất lỏng di chuyển từ cửa hút đến cửa xả theo chiều dọc của bơm. Khi chất lỏng di chuyển qua khoang bơm, áp suất tăng và chất lỏng được đẩy ra ngoài qua cửa xả. Quá trình này tiếp tục diễn ra khi trục động cơ tiếp tục quay, tạo ra một luồng liên tục của nước hoặc chất lỏng từ cửa hút đến cửa xả.
Ưu điểm của bơm trục vít thủy lực:
- Bơm trục vít thủy lực có cấu tạo đơn giản với ít bộ phận chuyển động, giúp tăng độ bền và tuổi thọ của bơm.
- Cung cấp lưu lượng lớn của chất lỏng, giúp đáp ứng nhu cầu trong các ứng dụng công nghiệp và xây dựng.
- Bơm trục vít thường xử lý tốt các chất lỏng có độ nhớt cao và có thể xử lý các chất lỏng chứa các hạt rắn nhỏ mà bơm khác có thể gặp khó khăn.
- Bơm thủy lực trục vít có thể tạo ra lưu lượng và áp suất cao, đáp ứng nhu cầu của các thiết bị nâng hạ cần lực nâng lớn như bàn nâng đổ liệu thuỷ lực.
Bơm trục vít thủy lực là một giải pháp hiệu quả cho các ứng dụng đòi hỏi áp suất cao, lưu lượng lớn, khả năng xử lý các chất lỏng đặc biệt. Tuy nhiên, người dùng cần xem xét chi phí và bảo trì khi chọn loại bơm này cho công việc sao cho phù hợp.

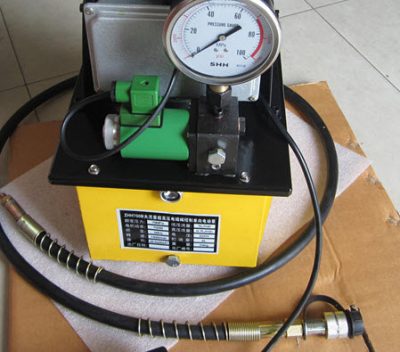

Bơm thủy lực mini
Bơm thủy lực mini là một loại bơm thủy lực nhỏ gọn và dễ di chuyển, thường được sử dụng trong các ứng dụng yêu cầu áp suất thấp đến trung bình. Bơm thủy lực mini được sử dụng trong công việc bơm chất lỏng từ một chỗ này sang chỗ khác như trường học, công trình xây dựng, hoặc trong ngành công nghiệp và nông nghiệp.
Cấu tạo và nguyên lý hoạt động bơm thủy lực mini
- Động cơ: bơm mini thường sử dụng động cơ điện hoặc động cơ xăng để hoạt động.
- Bộ khuếch tán (Impeller): Bộ khuếch tán hay cánh quạt là bộ phận quay bên trong bơm để chuyển động chất lỏng. Cánh quạt tạo ra áp suất và lưu lượng bằng cách xoay và nén chất lỏng.
- Khung bơm (Pump Housing): chứa bộ khuếch tán và các bộ phận khác của bơm. Bảo vệ các thành phần bên trong và hướng chất lỏng đi từ cửa hút đến cửa xả.
- Cửa Hút (Inlet Port): chất lỏng được hút vào bơm từ môi trường bên ngoài.
- Cửa Xả (Outlet Port): là nơi chất lỏng được đẩy ra khỏi bơm để đi đến hệ thống hoặc ứng dụng cần thiết.
Nguyên lý hoạt động: Chất lỏng được hút vào bơm sau đó di chuyển đến bộ khuếch tán (impeller). Khi bộ khuếch tán quay tạo ra chuyển động xoắn ốc trong chất lỏng, nén và tạo áp suất. Chất lỏng nén được đẩy ra khỏi bơm thông qua cửa xả (outlet port). Áp suất cao ở cửa xả đẩy chất lỏng đi đến hệ thống. Quá trình này lặp đi lặp lại khi động cơ của bơm tiếp tục hoạt động. Chất lỏng liên tục được hút vào, nén, và đẩy ra ngoài.
Ưu điểm của bơm thủy lực mini
- Bơm thủy lực mini thường có kích thước nhỏ, dễ dàng mang theo và sử dụng.
- Được sản xuất bằng các vật liệu nhẹ như nhôm, thép không gỉ để giảm bớt trọng lượng khi mang theo, phù hợp cho các thiết bị nâng hạ nhỏ gọn như xe nâng tay thuỷ lực.
- Dễ dàng sử dụng và bảo trì.
- Áp suất và lưu lượng thích hợp cho nhiều ứng dụng nhỏ và trung bình.

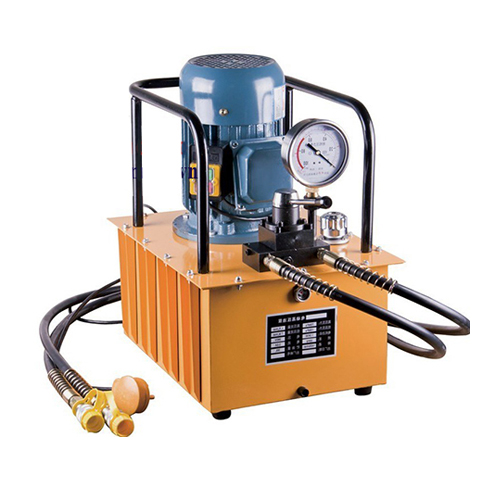

Bơm điện thủy lực
Bơm điện thuỷ lực (Electric hydraulic pump) là một loại bơm dầu thủy lực tạo áp suất cao trong hệ thống thuỷ lực. Bơm thuỷ lực sử dụng động cơ điện để cung cấp năng lượng cho động cơ, sau đó đẩy dầu thủy lực thông qua các đường ống dẫn và những thiết bị khác trong hệ thống thuỷ lực.
Cấu tạo của bơm điện thủy lực
- Động cơ điện: tạo chuyển động của bơm. Động cơ có thể sử dụng điện ba pha hoặc 1 pha tùy thuộc vào nhu cầu sử dụng.
- Khung và Hộp Bơm: chứa các thành phần chính của bơm, bao gồm động cơ và bộ khuếch tán (impeller). Được làm bằng thép hoặc nhôm để bảo vệ và cách điện các thành phần bên trong.
- Bộ Khuếch Tán (Impeller): là một phần quay của bơm và được gắn trực tiếp lên trục của động cơ. Khi quay, bộ khuếch tán tạo ra áp suất bằng cách nén chất lỏng và đẩy nó ra khỏi bơm thông qua cửa xả.
- Cửa Hút (Inlet Port): là nơi chất lỏng được hút vào bơm từ môi trường bên ngoài.
- Cửa Xả (Outlet Port): là nơi chất lỏng được đẩy ra khỏi bơm và đi vào hệ thống thủy lực hoặc ứng dụng cần thiết.
- Van và Bộ Kiểm Soát: dùng để điều chỉnh áp suất và lưu lượng chất lỏng.
- Bộ Motor Drive: Một số bơm điện thủy lực có bộ motor drive, đây là các thiết bị điện tử để kiểm soát và điều chỉnh hoạt động của động cơ điện và áp suất chất lỏng.
Ưu điểm của bơm điện thủy lực
- Bơm điện thuỷ lực có độ linh hoạt cao, đáp ứng tốt những nhu cầu làm việc khác nhau
- Vận hành ổn định trong quá trình lâu dài mà không phải bảo dưỡng nhiều.
- Bơm điện thuỷ lực đảm bảo hiệu suất thuỷ lực cao và chính xác
- Tiết kiệm nhiên liệu hơn với những dòng bơm thông thường, vì không phải sử dụng động cơ diesel hoặc bơm thuỷ lực khí nén.
- Sử dụng dễ dàng vì được điều khiển, dụng thuận tiện trong khi làm việc.
- Tuổi thọ của bơm điện thủy lực cao
- Bơm điện thuỷ lực chủ yếu được sử dụng bởi những ngành công nghiệp nặng, bao gồm máy đóng gói, xe nâng tay điện, máy móc, thiết bị điện và cả những thiết bị khác.

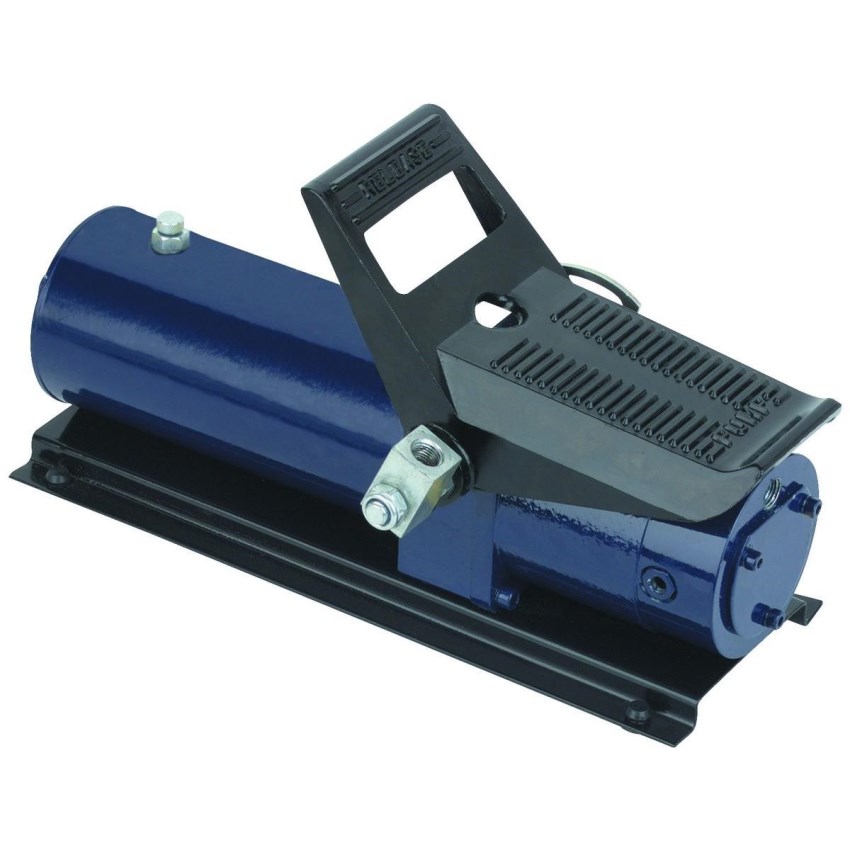

Bơm khí nén thủy lực
Bơm thuỷ lực khí nén (hay thường gọi là bơm khí nén) là một thiết bị được sử dụng nhằm tạo ra áp lực thuỷ lực cao bằng cách sử dụng khí nén. Bơm thuỷ lực khí nén chủ yếu được sử dụng để cung cấp áp lực cho các hệ thống thuỷ lực trong các ngành công nghiệp, bao gồm xe tải, thiết bị, máy công trình, ô tô, tàu thuỷ, . ..
Cấu tạo của bơm khí nén thủy lực
- Cylinder (Xi lanh): Bơm thủy lực khí nén thường sử dụng một hoặc nhiều xi lanh.
- Piston (Bệ đỡ): Mỗi xi lanh có một piston bên trong. Piston di chuyển trong xi lanh và tạo áp suất bằng cách nén chất lỏng.
- Valve (Van): Van được sử dụng để kiểm soát dòng chất lỏng và áp suất trong bơm. Có hai loại van chính: van hút và van xả.
- Khí Nén: Bơm này sử dụng khí nén đưa vào xi lanh để di chuyển piston. Áp suất khí nén được điều khiển để kiểm soát quá trình nén chất lỏng.
Bơm thuỷ lực khí nén hoạt động bằng cách sử dụng khí nén nhằm điều chỉnh áp lực trong ống kết nối với bơm. Sau đó đẩy dầu thủy lực chảy qua hệ thống đường ống đề cung cấp áp lực cần thiết lên thiết bị hoặc hệ thống được sử dụng. Bơm thuỷ lực khí nén chủ yếu được sử dụng trong những ngành công nghiệp phức tạp, đòi hỏi công suất cao, độ tin cậy và chính xác trong quá trình cung cấp áp lực thuỷ lực.
Xem thêm: Bộ lọc khí nén chất lượng
Ưu điểm của bơm thủy lực khí nén
- Bơm được thiết kế với một cấu trúc vững chắc, hoạt động ổn định
- Động cơ ổn định, êm ái và không gây tiếng kêu nên không phải lo ngại đến độ ồn.
- Thiết kế dành riêng cho việc bơm chất lỏng có độ nhớt cao và siêu đặc.
- Tự động thay đổi hướng bơm và có khả năng thích nghi với hầu hết các hướng dòng chảy theo yêu cầu, cũng như khả năng điều chỉnh các bánh răng.
- Bơm thủy lực khí nén được sử dụng và ứng dụng để bơm nhiều loại chất lỏng khác nhau.
- Tuổi thọ cao, ít gặp sự cố hoặc hỏng hóc trong quá trình sử dụng.
Bơm thủy lực bằng tay
Bơm tay thủy lực là một thiết bị sử dụng dầu thủy lực như nguồn cấp chất lỏng để hoạt động các thiết bị và máy móc. Bơm này hoạt động dựa trên nguyên tắc hút và đẩy dầu thủy lực dưới sự tác động của lực cơ học được thực hiện bằng tay con người. Do tính đơn giản bơm tay thủy lực được ứng dụng rộng rãi trong công nghiệp và các lĩnh vực sản xuất khác. Mặc dù có nhiều mẫu mã khác nhau từ các hãng sản xuất, nhưng bơm thường được thiết kế với kiểu dáng nhỏ gọn và đơn giản.
Cấu tạo của bơm tay thủy lực
- Cần Piston: Cần piston là tay cầm mà người sử dụng bơm có thể nhấn xuống hoặc kéo lên. Quá trình nhấn và kéo cần piston tạo ra sức ép để thực hiện công việc bơm nước.
- Quả Piston: di chuyển bên trong bơm. Khi cần piston được nhấn xuống, quả piston di chuyển trong khoang chứa nước để tạo áp suất nước.
- Khoang Chứa Nước: là nơi chứa nước hoặc chất lỏng cần được bơm. Khi áp suất tạo ra bởi quả piston tăng lên, nước trong khoang chứa nước bị đẩy ra ngoài qua van xả.
- Tay Quay: Một số bơm tay thủy lực có tay quay thay vì cần piston.
- Van 1 Chiều Đẩy: Van 1 chiều đẩy (van xả) cho chất lỏng chảy ra khỏi khoang chứa nước khi áp suất đạt mức cần thiết.
- Van Hút 1 Chiều: Van 1 chiều hút (van hút) giúp ngăn chất lỏng trở lại vào khoang chứa nước sau khi nó đã được bơm ra.
Ưu điểm của bơm tay thủy lực
- Bơm có cấu trúc hình trụ, cấu tạo đơn giản, số vòng xoay của trục máy bơm với thể đạt đến 3000 vòng – 15.000 vòng phút
- Cấu trúc gọn nhẹ, dễ dàng di chuyển, lắp đặt sử dụng, dễ dàng thay thế, bảo trì.
- Bơm hoạt động ko rung, độ ồn trung bình, khi vận hành cũng ko phát sinh nhiệt độ nhiều so với các mẫu máy bơm thông thường.
- Ít bảo dưỡng nên tiết kiệm chi phí

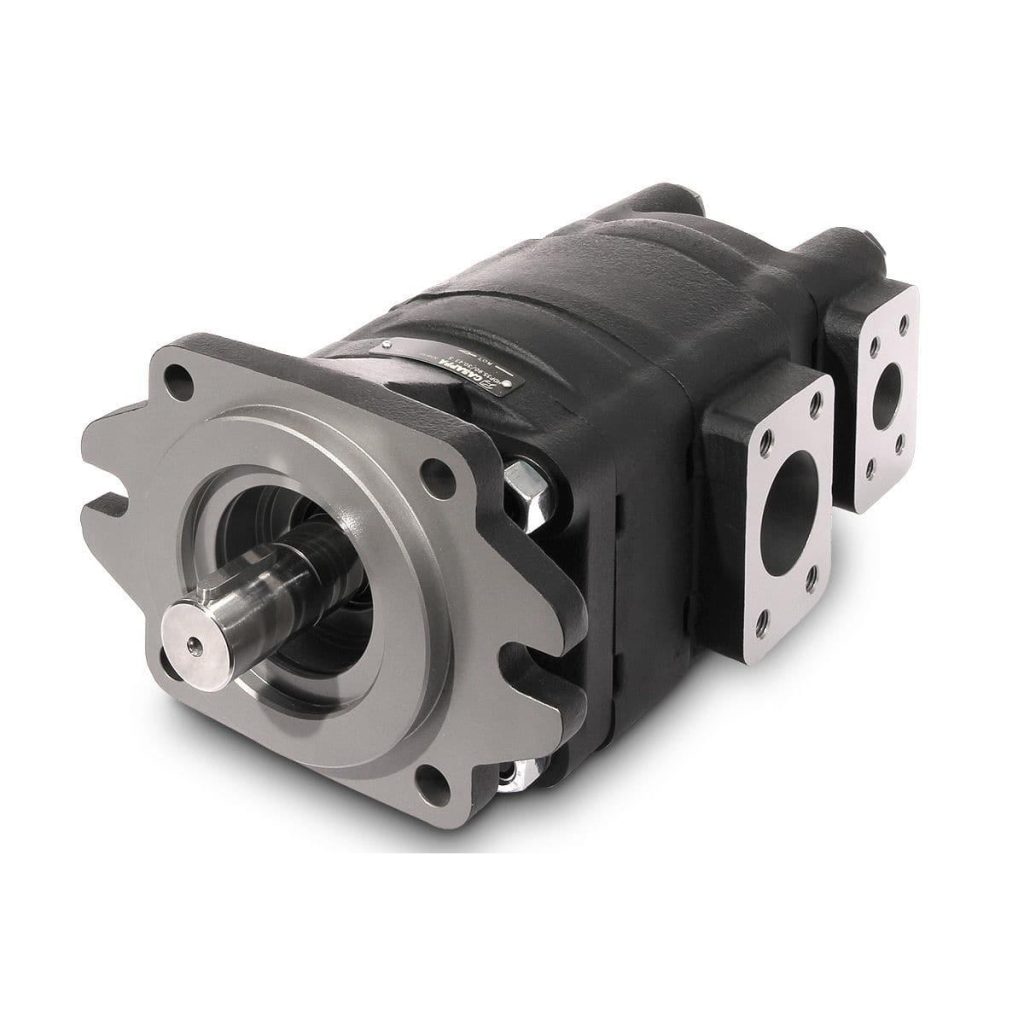

Bơm kép Dump Pumps
Trong tất cả các loại máy bơm thuỷ lực thì máy bơm kép là loại dễ dàng phân biệt nhất. Máy bơm kép được dùng chủ yếu trong các ứng dụng tự động đổ từ rơ mooc đến xe tải ben trục song song. Máy bơm kép được phát triển chủ yếu cho một ứng dụng – xe tải tự đổ – và không phù hợp cho các ứng dụng rơ moóc bình thường chẳng hạn như rơ moóc đổ dốc và rơ moóc nâng.
Điều khác biệt của máy bơm kép với máy bơm bánh răng thông thường là bộ giảm áp suất kép của máy bơm và một van điều khiển hướng ba vị trí, ba chiều tích hợp. Máy bơm kép không phù hợp với những ứng dụng hoạt động thường xuyên do đường dẫn bên trong máy bơm có nguy cơ phát sinh nhiệt quá mức sau đó.
Ưu điểm của bơm kép thủy lực – Dump Pumps
- Bơm kép thủy lực có khả năng tạo ra áp lực cao và cung cấp lưu lượng chất lỏng lớn. Được sử dụng trong các ứng dụng như cắt, uốn, và định hình các vật liệu.
- Được thiết kế để hoạt động liên tục trong thời gian dài mà không gặp sự cố
- Được sử dụng trong nhiều công việc khác nhau, từ máy móc công nghiệp đến thiết bị xây dựng và vận chuyển.
- Tiết kiệm năng lượng so với các loại bơm khác
- Bơm kép thủy lực có tuổi thọ cao đáp ứng nhu cầu cho người dùng hiện nay

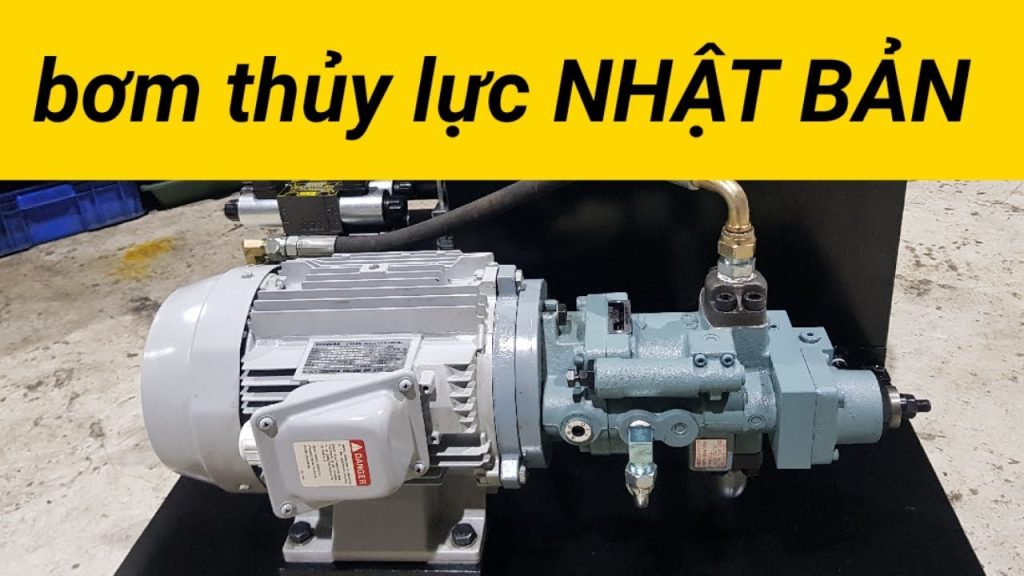

Bơm thủy lực Nhật bãi
Nhiều công ty lựa chọn phương án mua bơm thuỷ lực bãi về lắp vào hệ thuỷ lực của công ty để giảm chi phí đầu tư. Bơm thuỷ lực bãi là loại bơm thuỷ lực đã qua sử dụng tuy nhiên lại có những tính năng tương tự với máy mới. Công ty sẽ quyết định thanh lý máy do đã không còn sử dụng nữa bởi họ mong muốn sử dụng loại máy mới hơn, hiện đại hơn. Nhiều doanh nghiệp tin dùng máy bơm thuỷ lực nhật bãi vì nó có giá rẻ hơn nhiều so với sản phẩm mới.
Ưu điểm của bơm thủy lực Nhật Bãi
- Máy bơm thuỷ lực Nhật bãi sẽ hơn hẳn những thiết bị cũ hơn về thông số kỹ thuật. Các doanh nghiệp có thể hoàn toàn an tâm về độ bền và chất lượng của bơm thuỷ lực cũ.
- Bơm thuỷ lực bãi cũng tương đối hiện đại về mẫu mã, giá thành thấp hơn so với mới nhiều.
- Bơm thủy lực Nhật bãi hiện nay không những đáp ứng được yêu cầu về tính năng tiện ích, mà còn đáp ứng về kiểu dáng và đầy đủ điều kiện nhập về Việt Nam rồi bán ra thị trường.
- Máy bơm thuỷ lực Nhật bãi là một lựa chọn đầu tư thông minh dành cho những doanh nghiệp nhỏ.
Ứng dụng của bơm thủy lực trong công nghiệp
Bơm thủy lực là một phần quan trọng trong nhiều ứng dụng công nghiệp do khả năng tạo ra áp lực và lưu lượng chất lỏng. Dưới đây là một số ứng dụng phổ biến của bơm thủy lực trong công nghiệp:
- Máy móc công nghiệp: Bơm thủy lực thường được sử dụng để cung cấp áp lực và lưu lượng chất lỏng cho máy móc công nghiệp như máy ép, máy uốn, máy cắt kim loại, và máy gia công.
- Ngành xây dựng: Bơm thủy lực được sử dụng trong các thiết bị xây dựng như bàn nâng nhập liệu 150 tấn, máy móc đào đất, máy trộn bê tông, và máy cắt đá..
- Ngành khai thác mỏ: Bơm được sử dụng để vận chuyển chất lỏng trong quá trình khai thác mỏ, bao gồm việc thang nâng hàng thuỷ lực và vận chuyển khoáng sản.
- Tự động hóa công nghiệp: được sử dụng trong các hệ thống tự động hóa công nghiệp để điều khiển và vận hành các thiết bị và quy trình sản xuất.
- Chế tạo máy công nghiệp: Bơm thủy lực có vai trò quan trọng trong việc cung cấp áp lực cho các hệ thống thủy lực của máy móc công nghiệp và thiết bị chế tạo máy.
- Ngành sản xuất: Bơm thủy lực được sử dụng trong các thiết bị nâng hạ vật liệu sản xuất từ xe chở như sàn nâng thuỷ lực.
- Tàu biển và hàng hải: Trên tàu biển và trong ngành hàng hải, bơm thủy lực được sử dụng để điều khiển các hệ thống như cầu cẩu, thủy lực trục, và hệ thống lái tàu.
- Giao thông vận tải: Sử dụng cầu dẫn xe nâng lên container làm cầu nối giữa sàn và xe chở hàng hoá, giúp quá trình vận chuyển diễn ra nhanh chóng, tiết kiệm thời gian và sức lao động.
- Ngành sửa chữa: Sử dụng bàn nâng ô tô thuỷ lực và bàn nâng xe máy thuỷ lực trong các gara sửa chữa.
Hướng dẫn cách tính toán để chọn mua bơm thủy lực phù hợp
Cách tính toán
Các thông số kỹ thuật của bơm thuỷ lực bao gồm lưu lượng, áp suất và công suất. Các thông số kỹ thuật được tính toán dựa trên yêu cầu thực tế của hệ thống.
Tính lưu lượng của bơm thuỷ lực:
Lưu lượng của bơm thuỷ lực có thể tính theo công thức Q = V/t, trong đó Q là lưu lượng (đơn vị: m3/s), V là thể tích chất lỏng bơm trong một chu kỳ (đơn vị: m3) và t là thời gian một chu kỳ (đơn vị: giây).
Nếu không có thông số thể tích chất lỏng, lưu lượng sẽ được tính theo công thức Q = n * v, trong đó n là vòng xoay của bơm (đơn vị: vòng/phút) và v là thể tích chất lỏng bơm qua một vòng xoay (đơn vị: m3/vòng).
Tính áp suất của bơm thuỷ lực:
Áp suất của bơm thuỷ lực phụ thuộc theo yêu cầu hoạt động của hệ thống. Để tính toán áp suất bơm, ta cần phải biết được áp suất mà hệ thống cần thông qua chiều cao trung bình của bồn chứa chất lỏng ở đỉnh cao nhất của hệ thống.
Áp suất của bơm thuỷ lực tính theo công thức P = F/A, trong đó P là áp suất (đơn vị: Pa), F là áp suất tác dụng trên diện tích bơm (đơn vị: N) và A là diện tích bơm (đơn vị: m2).
Tính công suất của bơm thuỷ lực:
Công suất của bơm thuỷ lực phụ thuộc vào khoảng lưu lượng và áp suất sử dụng của hệ thống.
Công suất được tính theo công thức P = Q x p, trong đó P là công suất (đơn vị: W), Q là lưu lượng (đơn vị: m3/s) và p là áp suất (đơn vị: Pa).Ngoài ra, công suất của bơm cũng phụ thuộc theo công suất của bơm. Hiệu suất của bơm được tính theo tỷ số của công suất cực đại và công suất định mức.
Cách sử lựa chọn bơm thuỷ lực bền tốt, chất lượng
Khi sử dụng bơm thuỷ lực, người mua cần lưu ý một vài vấn đề cơ bản như:
- Lưu lượng yêu cầu của hệ thống: Lưu lượng của bơm cần đảm bảo để phù hợp với lưu lượng yêu cầu của hệ thống. Nếu lưu lượng quá thấp, hệ thống sẽ không hoạt động hiệu quả. Ngược lại, nếu lưu lượng quá cao, bơm sẽ hoạt động không hiệu quả, tiêu hao điện năng và có nguy cơ hỏng hóc.
- Áp suất yêu cầu của hệ thống: Áp suất của bơm cần phù hợp với áp suất yêu cầu của hệ thống. Nếu áp suất quá thấp, hệ thống sẽ không hoạt động hiệu quả. Ngược lại, nếu áp suất quá cao, bơm sẽ hoạt động không hiệu quả, tiêu hao điện năng và có nguy cơ hỏng hóc.
- Loại bơm: Cần chọn dòng bơm phù hợp với yêu cầu hoạt động của hệ thống, căn cứ trên những thông số về lưu lượng, áp suất, vận tốc xoay cùng độ chính xác yêu cầu.
- Độ tin cậy và độ an toàn của bơm: Cần chọn bơm có độ tin cậy, độ bền và độ chắc chắn cao nhằm giúp hệ thống hoạt động ổn định và hạn chế sự cố hỏng hóc.
- Chi phí và hiệu suất: Cần xem xét giữa chi phí và hiệu suất của bơm. Nên chọn bơm có chi phí phù hợp và đảm bảo hiệu suất hoạt động cao.
- Khả năng vận hành và bảo trì: Cần chọn bơm có khả năng hoạt động và bảo trì tốt, giúp giảm thời gian ngừng hoạt động và chi phí bảo trì.
- Điều kiện môi trường: Cần chọn bơm phù hợp với điều kiện môi trường, như nhiệt, ẩm, áp suất và sự ăn mòn.
Sau khi chọn đúng hãng bơm và model bơm thích hợp với mục đích làm việc, bạn cần lưu ý thêm vấn đề lựa chọn nhà cung cấp uy tín để có thể đảm bảo mua đúng hàng chính hãng và chất lượng. Một số hãng bơm thuỷ lực uy tín bạn nên lựa chọn bao gồm:
- Yoken: Bơm Yuken xuất xứ từ Nhật Bản hiện đang được tin dùng tại Việt Nam với giá cả hợp lý, chất lượng tốt phù hợp với túi tiền của nhiều người
- Nachi: Đây là thương hiệu nổi tiếng, được biết đến với những dòng bơm áp lực piston có chất lượng tốt, bền bỉ cực cao.
- Rexroth: Thương hiệu này mặc dù có giá hơi cao so với hai dòng sản phẩm trên. Tuy nhiên chất lượng sản phẩm luôn đi đôi với giá cả. Nhờ đó, hãng xuất đã tạo dựng nên uy tín về mảng trang thiết bị cơ khí, máy trong ngành công nghiệp, máy tự động. Các dòng thiết bị thủy lực của Rexroth đều đạt chuẩn chất lượng được sử dụng nhiều trong các khu công nghiệp xây dựng lớn.
Hướng dẫn sử dụng bơm thủy lực hiệu quả
- Lựa chọn bơm thích hợp với nhu cầu công việc của bạn. Để lựa chọn được loại bơm thích hợp, người sử dụng cần biết những thông tin kĩ thuật về lưu lượng, điện áp, công suất, đường kính và vận tốc.
- Đảm bảo bơm được bảo trì đúng cách. Mỗi loại bơm đều quy định thời gian bảo trì riêng. Bên cạnh đó, có những loại bơm được thiết kế với kết cấu vững chắc bền bỉ các nhà sản xuất có thời gian bảo trì ít hơn. Tuy nhiên, để bơm thủy lực hoạt động ổn định bạn nên kiểm tra theo dõi thường xuyên. Bảo trì thường xuyên sẽ giúp đảm bảo bơm hoạt động hiệu quả hơn nữa và tăng tuổi thọ của bơm.
- Sử dụng thiết bị lọc thích hợp. Bộ lọc sẽ giúp loại trừ những bụi bẩn và cặn từ dầu thuỷ lực trước khi chúng đến bơm, giúp đảm bảo bơm không mòn và kéo dài tuổi thọ hoạt động của bơm.
- Sử dụng dầu thuỷ lực hiệu suất cao và tiến hành thay thế dầu định kỳ. Dầu thuỷ lực chất lượng cao giúp giảm thiểu ma sát và nhiệt hoạt động của bơm, cải thiện hiệu quả và duy trì tuổi thọ của bơm.
- Đảm bảo bơm thủy lực được lắp đúng vị trí và hoạt động trong môi trường thích hợp. Khi sử dụng bơm, bạn cần thực hiện những quy tắc an toàn lao động nhằm phòng tránh những tai nạn nghề nghiệp và giảm thiệt hại đối với bơm và người sử dụng.

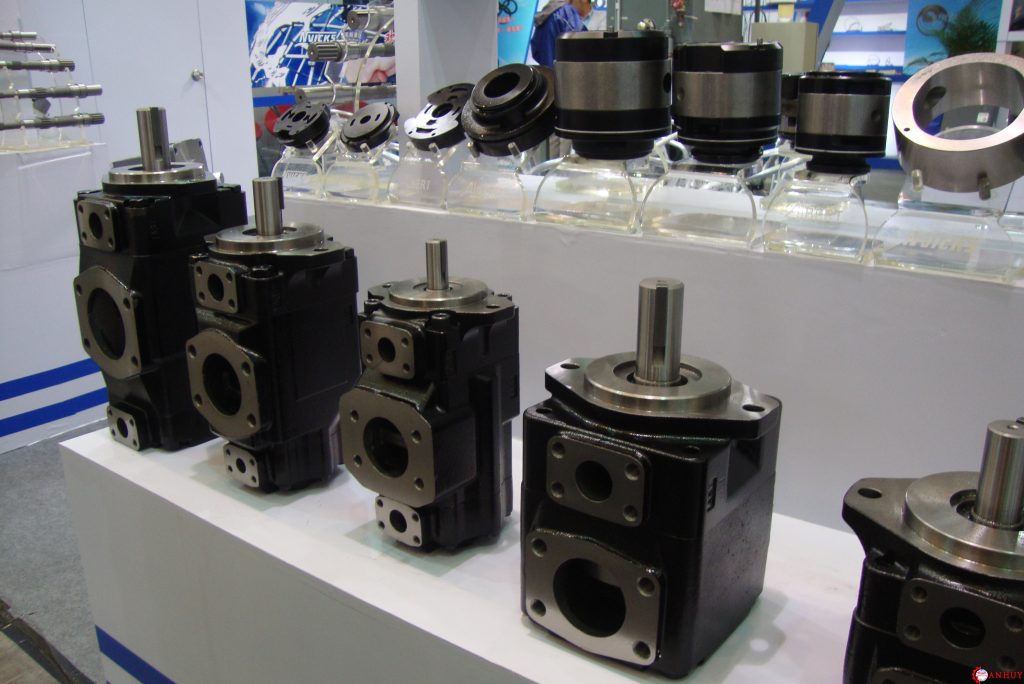

Địa chỉ cung cấp bơm thủy lực giá tốt chất lượng hiện nay
Bơm thủy lực là một công cụ không thể thiếu trong các ngành công nghiệp hiện nay. Với việc tạo ra lực ép và sức nén lớn, bơm thủy lực đóng vai trò thiết yếu đối với việc di chuyển đa dạng các loại dịch chất, từ nước cho đến những loại khí hay chất lỏng khác. Ngoài ra, bơm cũng giúp tăng áp và trợ lực đối với những máy và trang thiết bị trong dây chuyền công nghiệp.
Tuy nhiên, việc lắp đặt và lựa chọn bơm thuỷ lực đúng nhất và chính xác nhất là điều cần thiết nhằm có được hiệu suất tối ưu và sự an tâm tuyệt đối khi sử dụng. Để chọn đúng loại bơm thích hợp, cần phải tìm hiểu kỹ đặc điểm từng loại bơm, đặc điểm, các thức hoạt động và cơ chế hoạt động của máy bơm.
Bên cạnh đó, để có được sản phẩm chất lượng với giá cả phù hợp người dùng nên tìm kiếm địa chỉ phân phối uy tín – chuyên nghiệp được nhiều người tin dùng. Giá thành sản phẩm hợp lý cũng là 1 vấn đề nan giải đối với quý khách hàng. Bởi vì hiện nay có nhiều đơn vị cung cấp và phân phối bơm tại thị trường nên bạn sẽ không biết đơn vị nào có mức giá phù hợp nhất.
CÔNG TY CỔ PHẦN CÔNG NGHIỆP NALTAKO hiện đang là nhà cũng cung cấp trang thiết bị hủy lực chất lượng hàng đầu tại thị trường Việt Nam. Naltako là đối tác của nhiều doanh nghiệp xây dựng lớn trong và ngoài nước.
Các sản phẩm đều được Naltako nhập khẩu trực tiếp từ các nước có nền công nghiệp nặng hàng đầu thế giới. Do đó, khách hàng có thể tin dùng sản phẩm của chúng tôi. Naltkao cam kết:
- Bảo hành sản phẩm từ 1 năm đến 2 năm
- Các sản phẩm trong thời gian bảo hành đáp ứng đầy đủ các điều kiện đều có thể hoàn trả hàng miễn phí.
- Đội ngũ nhân viên kinh doanh có kiến thức về sản phẩm để tư vấn và chia sẻ những thông tin cần thiết, sẽ giải đáp mọi vướng mắc của quý khách hàng.
- Bơm thủy lực là hàng được nhập trực tiếp nên giá của sản phẩm cạnh tranh trên thị trường hiện nay
- Đối với các tỉnh thành khác ngoài Hà Nội, Naltako giao hàng trên toàn quốc sau 2-3 ngày. Đối với những đơn hàng lớn sẽ free ship trong nội thành và thương lượng giá cả.
Nếu bạn đang có nhu cầu mua bơm thủy lực chất lượng vui lòng liên hệ số hotline: 0981977898 để Naltako tư vấn và báo giá chi tiết nhất cho bạn:
THÔNG TIN LIÊN HỆ: Công ty cổ phần công nghiệp Naltako
Địa chỉ xưởng : KM 19. quốc lộ 6, Biên Giang, Hà Đông, Hà Nội
Hotline: 0981.977.898
Mail: nhat.mtk53@gmail.com
