Mô tả sản phẩm
CẦU DẪN DI ĐỘNG

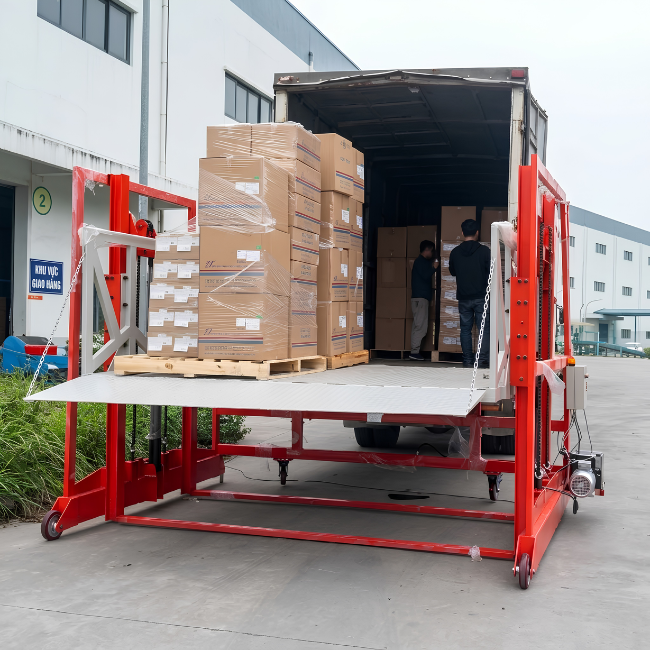

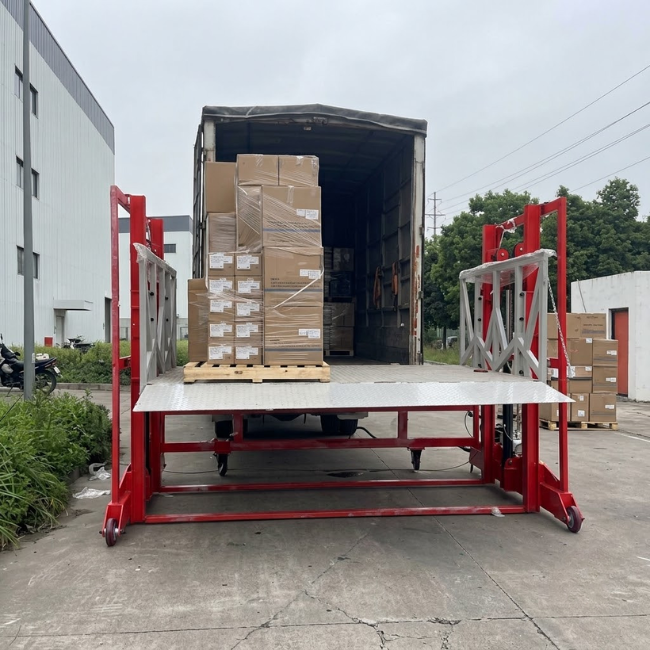

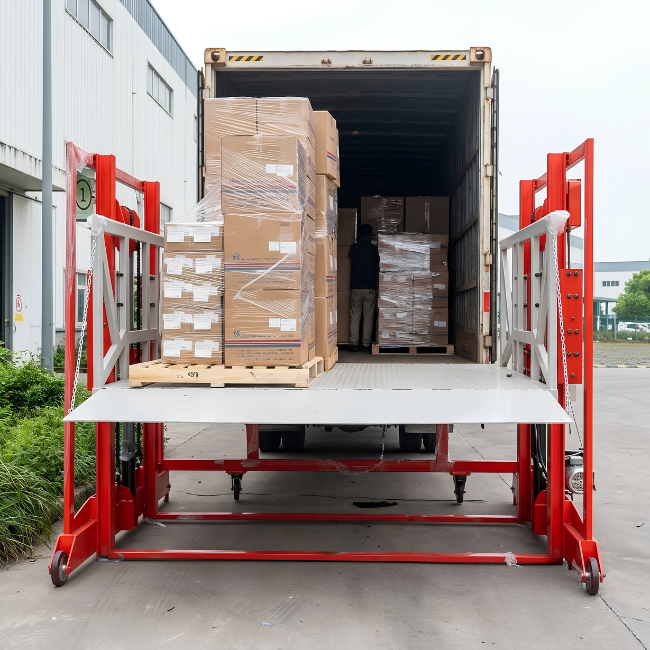

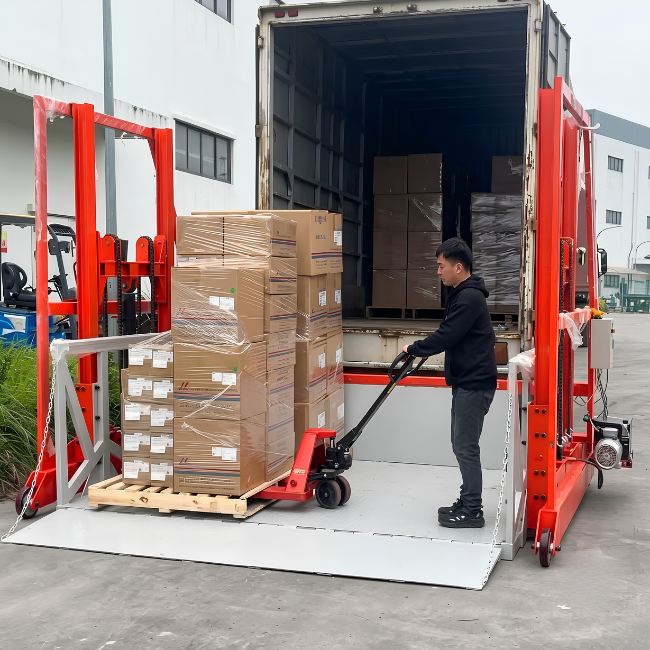

Cầu dẫn di động sử dụng thủy lực có thể di chuyển được dễ dàng và thuận tiện được vận hành bởi hộp điều khiển điện và nút bấm điều khiển tay.
Đây là lựa chọn hoàn hảo cho việc bốc dỡ vật liệu kích thước nhỏ cũng như các công trình hạn chế về không gian. Ngoài ra, khi doanh nghiệp lựa chọn sử dụng cầu dẫn di động( thay vì sử dụng cầu dẫn truyền thống) sẽ tiết kiệm được chi phí ban đầu mua xe nâng và không gian để có bốc xếp hàng hóa.
Dòng sản phẩm này được thiết kế theo phương pháp tính toán cơ khí chính xác với đặc điểm là trọng lượng nhẹ, độ cứng của toàn bộ máy tốt, khả năng chịu lực lớn… Khung được hàn bằng thép chất lượng cao như thép khung cửa đặc biệt( trang bị đặc biệt lắp ráp bánh xe dẫn hướng) ống hình chữ nhật và thép kênh có độ cứng và độ bền cao.
1.MÔ TẢ SẢN PHẨM
Phía sau của khung được trang bị vít điều chỉnh để hỗ trợ mặt đất, được sử dụng để cố định tổng thể các hoạt động bốc dỡhàng. Thiết bị này trước khi chịu lực được trang bị hai bánh xe khung phía trước, phía sau thanh được trang bị hai bánh xe.Tạo điều kiện thuận lợi cho xe di chuyển. Hệ thống thủy lực và hệ thống điều khiển điện được lắp đặt bên thiết bị, dễ dàng bảo dưỡng, và đề phòng xe lúc chất hàng ngược vào tủ điện, thiết bị này có thể tùy chọn sử dụng điện áp xoay chiều 380V hoặc 220V nguồn cung cấp khi đặt hàng người dùng sắp xếp trước nhận đầy đủ thể hiện cấu trúc thiết kế là hợp lý và thiết thực.
2. CẤU TẠO CỦA CẦU DẪN DI ĐỘNG.
– Cầu dẫn di động được cấu tạo chủ yếu gồm 3 phần : hệ thống cơ khí, hệ thống thủy lực và hệ thống điện.
- Hệ thống cơ khí chủ yếu được chia làm 2 phần: bệ nâng di động, và khung cố định.
- Hệ thống thủy lực được chia thành: Trạm bơm thủy lực( phần tử công suất, phần tử điều khiển, phần tử phụ, dầu thủy lực), và xylanh thủy lực( phần từ điều hành), và các bộ phận( Van điện từ, ống dẫn dầu), để đảy bộ truyền động thủy lực( xylanh) và sau đó dẫn động mặt bàn lên xuống.
- Hệ thống điện được sử dụng để điều khiển khởi động động cơ và đóng mở van điện từ, để đạt được mục đích của bề mặt bệ lên và hạ xuống.
3.BẢNG THÔNG SỐ KỸ THUẬT
Các thông số chính
Mô hình | Đơn Vị | RL-10 | RL-15 | RL-20 |
Dung tích | kg | 1000 | 1500 | 2000 |
Kích thước | mm | 2000 x 1600 | 2000 x 1600 | 2000 x 1600 |
Chiều cao nâng | mm | 1700 | 1700 | 1700 |
Chiều cao hạ | mm | 70 | 70 | 70 |
Nguồn cấp | V | AC 380 | AC 380 | AC 380 |
Động cơ | kW | 2,20 | 3,00 | 3,00 |
Tốc độ nâng | mm / s | 100 | 95 | 95 |
Trọng lượng | Kg | 1020 | 1090 | 1160 |
4.BẢN VẼ CƠ BẢN
5.VIDEO TEST CẦU DẪN DI ĐỘNG
6.LIÊN HỆ MUA HÀNG
Naltako khẳng định là đơn vị đầu tiên ở Việt Nam chế tạo cầu dẫn di động- 1 thiết bị mà giúp Doanh Nghiệp của bạn tiết kiệm tối đa về chi phí ban đầu bỏ ra và tối ưu tới mức cao nhất về nhân lực làm việc.
Để được tư vấn tốt nhất, Naltako xin mời quý khách hàng liên hệ trực tiếp sdt: 091 977 898 để kỹ thuật của Naltako sẽ gửi tới bản vẽ cũng như giá thành cụ thể của sản phẩm.
Xin trân trọng cảm ơn Qúy Khách Hàng!
