Van tiết lưu thủy lực: Cấu tạo, nguyên lý hoạt động và ứng dụng

Bạn đang đau đầu khi các sản phẩm như sàn nâng thủy lực hoạt động không hiệu quả, tiêu tốn năng lượng và khó kiểm soát? Đừng lo lắng! Van tiết lưu thủy lực chính là giải pháp tối ưu giúp bạn kiểm soát dòng chảy, áp suất và tốc độ một cách chính xác, mang lại hiệu quả vượt trội cho thiết bị thủy lực của bạn.

Bài viết dưới đây của Naltako sẽ cung cấp đến bạn các thông tin hữu ích về khái niệm, cấu tạo, nguyên lý hoạt động và ứng dụng của Van tiết lưu dầu thủy lực.

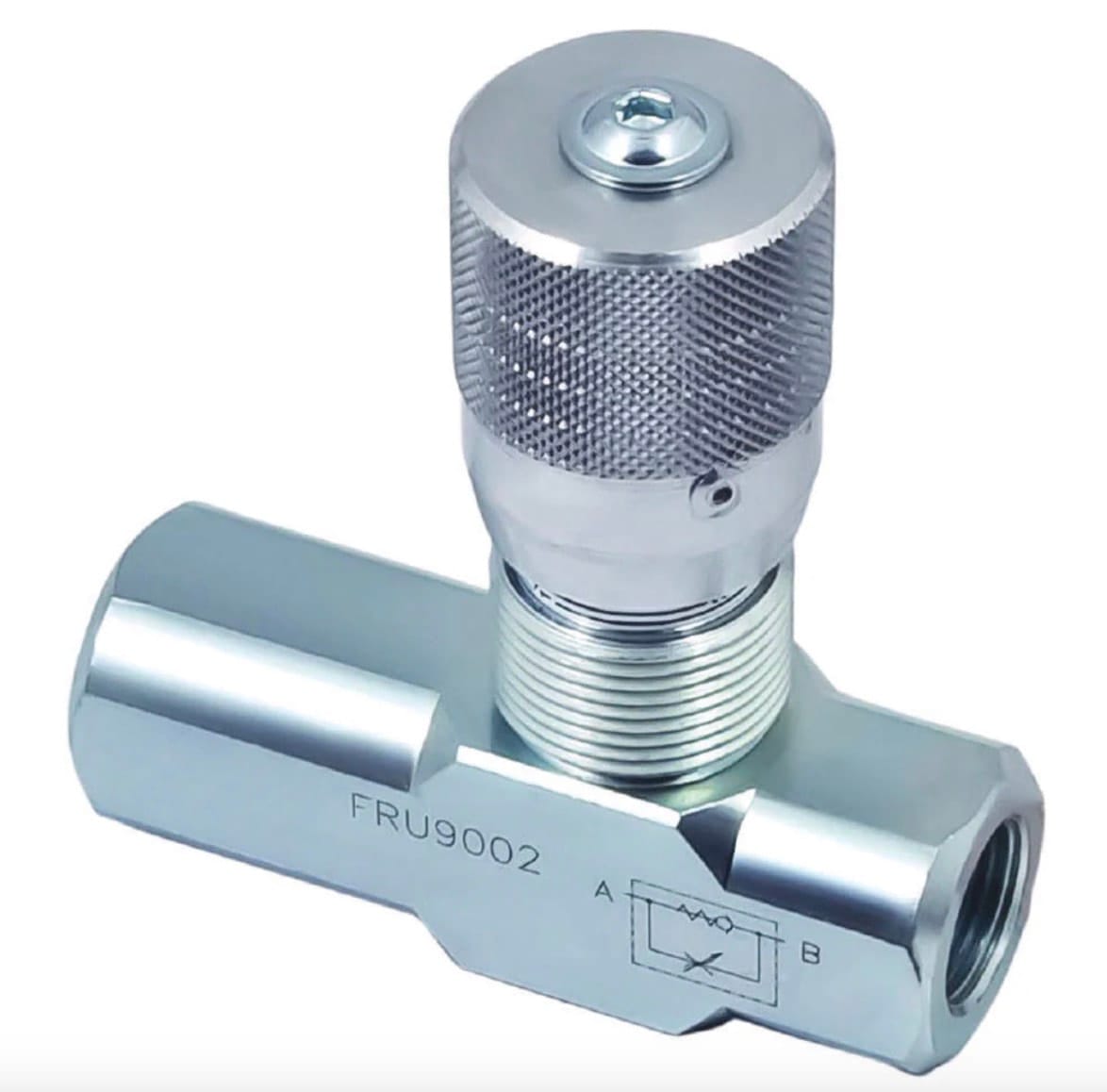

Van tiết lưu thủy lực là gì?

Van tiết lưu thủy lực, có tên tiếng Anh là Flow Control Valves, hay còn gọi là van điều chỉnh dòng chảy, là một thành phần quan trọng trong hệ thống điều khiển thủy lực. Chúng được sử dụng để kiểm soát chính xác lưu lượng chất lỏng (dầu thủy lực, nhớt, nước hoặc khí) đi qua, từ đó điều chỉnh tốc độ và lực của các cơ cấu chấp hành như xi lanh thủy lực và động cơ thủy lực.

Sự kết hợp giữa van tiết lưu và các van điều khiển hướng khác cho phép người vận hành kiểm soát linh hoạt tốc độ và hướng chuyển động của các cơ cấu chấp hành, tối ưu hóa hiệu suất làm việc của toàn bộ hệ thống thủy lực.

Mỗi hãng sản xuất sẽ có thiết kế và vật liệu riêng cho van tiết lưu, tuy nhiên, điểm chung là chúng đều được chế tạo từ vật liệu chịu nhiệt, chịu áp suất và chống ăn mòn, đảm bảo hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt.

Cấu tạo van tiết lưu dầu thủy lực

Cấu tạo cơ bản của van điều khiển lưu lượng thủy lực bao gồm:

• Thân van: Bộ phận chính chứa các thành phần khác và tạo đường dẫn cho dòng chảy. Thường được làm từ thép hoặc gang đúc để chịu áp suất cao.
• Cơ cấu điều chỉnh: Bộ phận quan trọng nhất, có thể là kim điều chỉnh, poppet hoặc cơ cấu khác, dùng để thay đổi tiết diện dòng chảy.
• Lò xo: Tạo lực đối kháng với áp suất thủy lực, giúp kiểm soát vị trí của cơ cấu điều chỉnh.
• Các bộ phận khác: Ốc chỉnh, phớt làm kín, các chi tiết dẫn hướng, v.v., đảm bảo hoạt động chính xác và kín khít của van.

Lưu ý: Cấu tạo chi tiết có thể khác nhau tùy theo loại van tiết lưu và nhà sản xuất. Ví dụ, một số loại van có thể có thêm bộ phận giảm chấn, bộ lọc hoặc van một chiều tích hợp.

Nguyên lý hoạt động của van điều khiển dòng chảy thủy lực

Nguyên lý hoạt động của van tiết lưu thủy lực dựa trên mối quan hệ giữa lưu lượng dòng chảy và sự thay đổi tiết diện bên trong van. Khi tiết diện dòng chảy bị thu hẹp bởi van tiết lưu, áp suất thủy lực tăng lên, tạo ra chênh lệch áp suất giữa hai đầu van. Chênh lệch áp suất này tỷ lệ nghịch với lưu lượng dòng chảy qua van, nghĩa là tiết diện càng nhỏ, chênh lệch áp suất càng lớn và lưu lượng càng giảm.

Video mô phỏng nguyên lý hoạt động của van tiết lưu dòng chảy dầu thủy lực

Quá trình này không tránh khỏi tổn thất năng lượng, một phần chuyển thành nhiệt làm nóng dầu thủy lực. Tuy nhiên, van tiết lưu vẫn là giải pháp đơn giản, hiệu quả và tiết kiệm chi phí để điều khiển tốc độ của các cơ cấu chấp hành trong hệ thống thủy lực như xi lanh và động cơ thủy lực.

Van tiết lưu có thể được lắp đặt ở nhiều vị trí khác nhau trong hệ thống, tùy thuộc vào yêu cầu điều khiển cụ thể. Dầu thủy lực, nhớt hoặc các chất lỏng thủy lực khác chảy qua van, và sự thay đổi tiết diện bên trong van sẽ tạo ra hiệu ứng điều tiết lưu lượng mong muốn.

Hiệu quả điều tiết của van tiết lưu phụ thuộc vào nhiều yếu tố, bao gồm độ nhớt của chất lỏng, chế độ dòng chảy (chảy tầng hay chảy rối), hình dạng và kích thước của van, cũng như mức độ mở của van.

Tham khảo:

Bơm thủy lực: Cấu tạo, phân loại, giá thành

Phân loại van tiết lưu thủy lực

Van tiết lưu thủy lực có thể được phân loại dựa trên nhiều tiêu chí khác nhau, bao gồm khả năng điều chỉnh, chế độ dòng chảy, kết cấu và chức năng:

Theo khả năng điều chỉnh

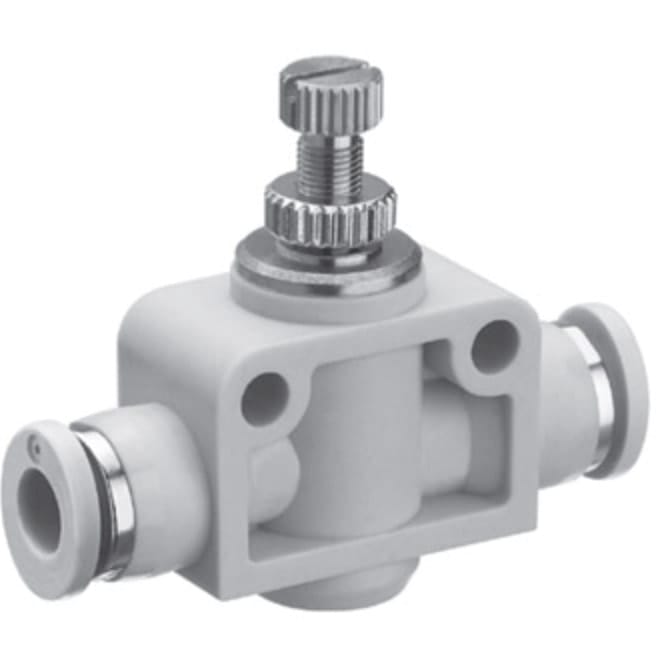

Van tiết lưu điều chỉnh được:

Cho phép người dùng thay đổi lưu lượng chất lỏng bằng cách điều chỉnh tiết diện dòng chảy. Thường được sử dụng trong các hệ thống thủy lực có công suất và chế độ làm việc thay đổi. Có thể điều chỉnh một chiều hoặc nhiều chiều.

Van tiết lưu không điều chỉnh được:

Có lưu lượng cố định, không thể thay đổi. Được sử dụng để giảm lưu lượng chất lỏng qua van một cách đơn giản.

Theo chế độ dòng chảy

Van tiết lưu dòng chảy rối:

Đặc tính phi tuyến, tổn hao áp suất không phụ thuộc vào nhiệt độ và tính chất của chất lỏng. Thường có tiết diện lớn khi mở hoàn toàn và tiết diện nhỏ khi đóng hoàn toàn.

Van tiết lưu dòng chảy tầng:

Đặc tính tuyến tính, tổn hao áp suất và lưu lượng phụ thuộc vào nhiệt độ và tính chất của chất lỏng. Thường được sử dụng trong các ứng dụng đòi hỏi độ chính xác cao.

Theo kết cấu

Van tiết lưu một chiều: Chỉ cho phép chất lỏng chảy theo một hướng, ngăn chặn dòng chảy ngược.

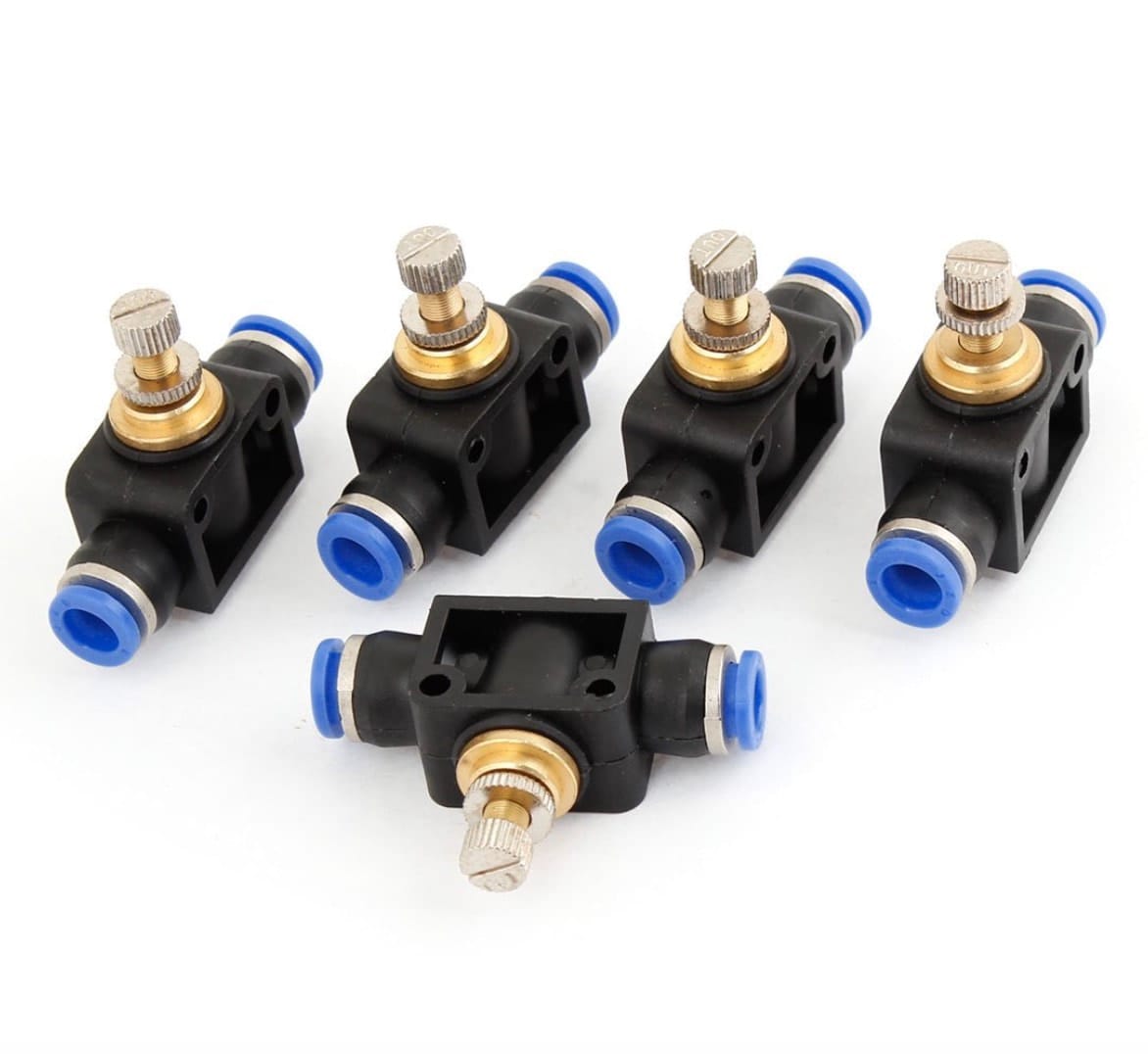

Van tiết lưu hai chiều: Cho phép chất lỏng chảy theo cả hai hướng, với khả năng điều chỉnh lưu lượng ở mỗi hướng.

Theo chức năng

Van tiết lưu đơn giản: Cấu tạo đơn giản, thường dùng để giảm áp suất hoặc điều chỉnh lưu lượng trong các ứng dụng không đòi hỏi độ chính xác cao.

Van tiết lưu tay: Có tay quay hoặc núm vặn để điều chỉnh lưu lượng bằng tay.

Ống tiết lưu: Một đoạn ống có tiết diện nhỏ, thường được sử dụng trong các hệ thống lạnh để giảm áp suất và kiểm soát lưu lượng môi chất lạnh.

Ứng dụng của van kiểm soát dòng chảy thủy lực

Van tiết lưu thủy lực đóng vai trò không thể thiếu trong hoạt động của các hệ thống thủy lực, đặc biệt là trong các ứng dụng công nghiệp nặng và nguy hiểm.

Hệ thống lạnh: Van tiết lưu điều chỉnh lưu lượng môi chất lạnh, đảm bảo hiệu suất làm lạnh tối ưu trong các hệ thống lạnh công nghiệp, thương mại và dân dụng.

Máy móc công nghiệp: Van tiết lưu kiểm soát tốc độ và lực của các cơ cấu chấp hành thủy lực như bàn nâng thủy lực, thang nâng hàng thủy lực và động cơ, ứng dụng trong máy ép thủy lực, máy xúc, máy đào, xe nâng,…

Nhà máy sản xuất: Van tiết lưu được sử dụng rộng rãi trong các dây chuyền sản xuất tự động hóa, điều khiển chính xác chuyển động của các cơ cấu chấp hành trong các ngành công nghiệp như xi măng, vật liệu xây dựng, chế biến gỗ, giấy,…

Hệ thống khí nén: Van tiết lưu cũng được ứng dụng trong các hệ thống khí nén để điều chỉnh áp suất và lưu lượng khí.

Các ứng dụng khác: Van tiết lưu còn được sử dụng trong các lĩnh vực như dầu khí, hàng hải, hàng không vũ trụ,…

Việc lựa chọn và lắp đặt đúng loại van tiết lưu phù hợp với từng ứng dụng cụ thể là rất quan trọng để đảm bảo hiệu suất và độ bền của hệ thống thủy lực.

Xem thêm:

Hướng dẫn lựa chọn dock leveler chất lượng

Địa chỉ bán van kiểm soát lưu lượng thủy lực

Tại Hà Nội

Tại Hà Nội, bạn có thể tìm mua van tiết lưu thủy lực tại các địa chỉ uy tín sau:

• Thủy lực An Huy: Chuyên cung cấp các loại van tiết lưu chính hãng từ các thương hiệu nổi tiếng như Parker, Yuken, Besko,… với giá cả cạnh tranh và dịch vụ tư vấn chuyên nghiệp.
• Thủy Lực Khí Nén DS: Cung cấp đa dạng các loại van tiết lưu, đáp ứng nhu cầu của nhiều ứng dụng khác nhau.
• Cửa hàng Gia Phát: Chuyên phân phối các sản phẩm thủy lực, khí nén và tự động hóa, bao gồm cả van tiết lưu thủy lực Besko với nhiều model khác nhau.

Tại TP.HCM

Tại TP.HCM, bạn có thể tìm mua van tiết lưu thủy lực tại các địa chỉ uy tín sau:

• Công ty TNHH Thương mại và Dịch vụ Thủy lực Việt Nam: Chuyên cung cấp các loại van tiết lưu chính hãng từ các thương hiệu nổi tiếng như Parker, Yuken, Rexroth,… với giá cả cạnh tranh và dịch vụ tư vấn chuyên nghiệp.
• Công ty TNHH Cầu Kiến: Cung cấp đa dạng các loại van tiết lưu thủy lực, đáp ứng nhu cầu của nhiều ứng dụng khác nhau.
• Công ty TNHH Thiết bị Công nghiệp Đông Nam Á: Chuyên phân phối các sản phẩm thủy lực, khí nén và tự động hóa, bao gồm cả van tiết lưu thủy lực Besko với nhiều model khác nhau.

Giá van tiết lưu thủy lực

Giá van tiết lưu thủy lực dao động mạnh, từ vài trăm nghìn đến vài triệu đồng, tùy thuộc vào thương hiệu (Parker, Yuken, Rexroth thường đắt hơn), chất liệu (thép không gỉ, đồng thau đắt hơn), kích thước và loại van (van lớn, điều khiển điện đắt hơn).

Bạn hãy liên hệ trực tiếp nhà cung cấp để có giá chính xác nhất.

Tham khảo:

Báo Giá Dock Leveler [2024] – Chi Phí Lắp Đặt, Ưu Đãi Hấp Dẫn

Cách chọn van tiết lưu thủy lực

Để chọn sản phẩm phù hợp, bạn cần xem xét các yếu tố sau:

1. Xác định lưu lượng, áp suất, chế độ điều khiển và kiểu van cần thiết.
2. Ưu tiên các thương hiệu nổi tiếng như Parker, Yuken, Rexroth.
3. Đảm bảo mua từ nguồn đáng tin cậy để có sản phẩm chất lượng.
4. Kiểm tra kỹ các thông số như kích thước, lưu lượng, áp suất trước khi mua.
5. Nếu cần, hãy nhờ chuyên gia tư vấn để chọn lựa chính xác.
6. Thực hiện bảo dưỡng định kỳ theo hướng dẫn của nhà sản xuất.

Kết luận

Trên đây là bài viết về van tiết lưu dầu thủy lực mà Naltako vẫn hay dùng cho các thiết bị nâng hạ thủy lực và xe nâng người cắt kéo của chúng tôi.

Đây là một thành phần không thể thiếu trong việc kiểm soát và tối ưu hóa hiệu suất của hệ thống thủy lực. Hiểu rõ cấu tạo, nguyên lý hoạt động và ứng dụng đa dạng của van tiết lưu sẽ giúp bạn lựa chọn và sử dụng chúng một cách hiệu quả nhất.
