Xây dựng nhà xưởng công nghiệp: Từ thiết kế đến thi công

Xây dựng nhà xưởng công nghiệp không chỉ là quá trình thi công một công trình phục vụ sản xuất. Từ khâu lên ý tưởng, thiết kế mặt bằng, lựa chọn kết cấu đến lắp đặt hệ thống kỹ thuật và hoàn thiện, mỗi giai đoạn đều ảnh hưởng trực tiếp đến chất lượng, tiến độ và hiệu quả vận hành của nhà máy sau này.

Một phương án được chuẩn bị kỹ ngay từ đầu sẽ giúp chủ đầu tư hạn chế các thay đổi phát sinh, kiểm soát chi phí tốt hơn và bố trí hợp lý đường nội bộ, khu sản xuất, kho hàng, khu vực xuất nhập hàng, hệ thống thiết bị cũng như cửa nhà xưởng công nghiệp. Nội dung dưới đây trình bày những bước cơ bản trong quá trình thiết kế và thi công nhà xưởng.

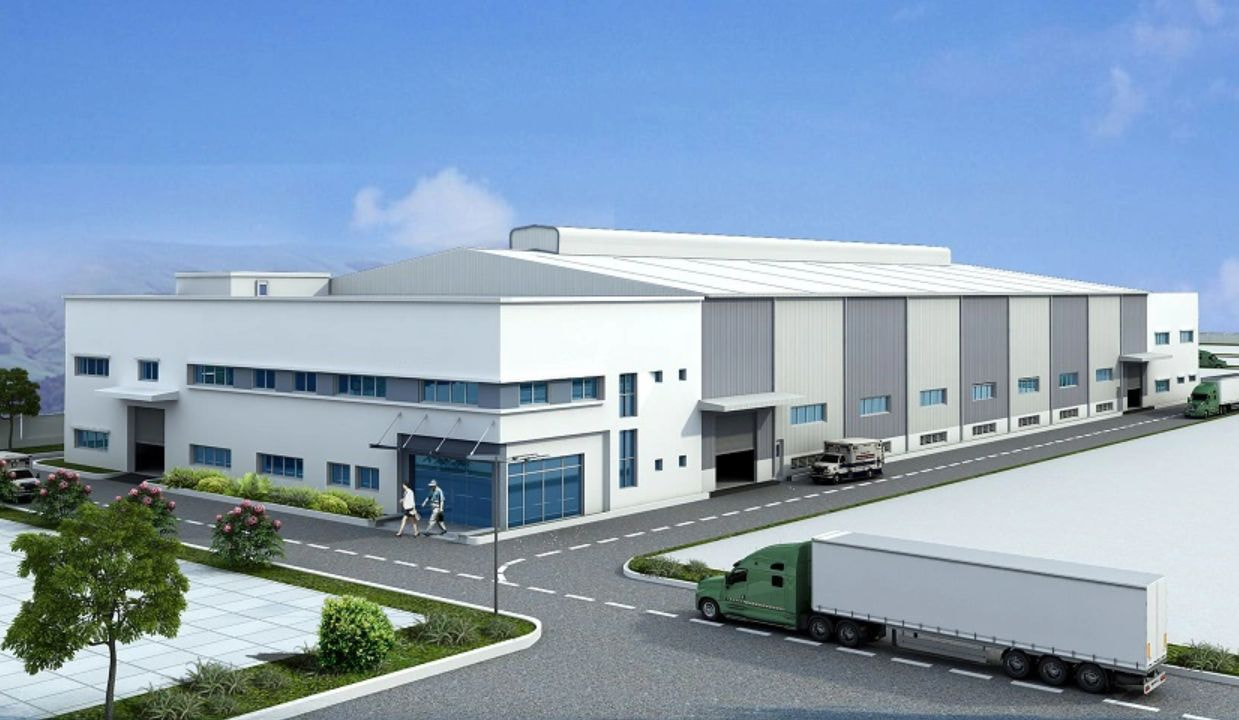

Thiết kế nhà xưởng công nghiệp

Thiết kế là bước đầu tiên trước khi triển khai xây dựng nhà xưởng. Giai đoạn này giúp chủ đầu tư, đơn vị tư vấn và nhà thầu thống nhất về công năng, quy mô, luồng di chuyển, kết cấu công trình và các hạng mục kỹ thuật cần thiết.

Mặc dù quá trình thiết kế có thể cần nhiều thời gian, việc chuẩn bị kỹ sẽ giúp các bên hình dung rõ cách nhà xưởng vận hành sau khi đưa vào sử dụng. Qua đó, chủ đầu tư có thể phát hiện sớm những điểm chưa phù hợp, hạn chế sửa đổi trong quá trình thi công và tối ưu tổng mức đầu tư.

Khi thiết kế nhà xưởng, chủ đầu tư và đơn vị tư vấn cần xem xét một số yếu tố quan trọng:

• Quy hoạch và công năng sử dụng của từng khu vực.
• Quy định về bảo vệ môi trường.
• Yêu cầu về phòng cháy, chữa cháy và thoát hiểm.
• Điều kiện địa chất tại khu vực thi công.
• Luồng di chuyển của người, xe nâng, xe tải và hàng hóa.
• Vị trí lắp đặt máy móc, thiết bị kho vận và hệ thống kỹ thuật.
• Khả năng mở rộng nhà xưởng trong tương lai.

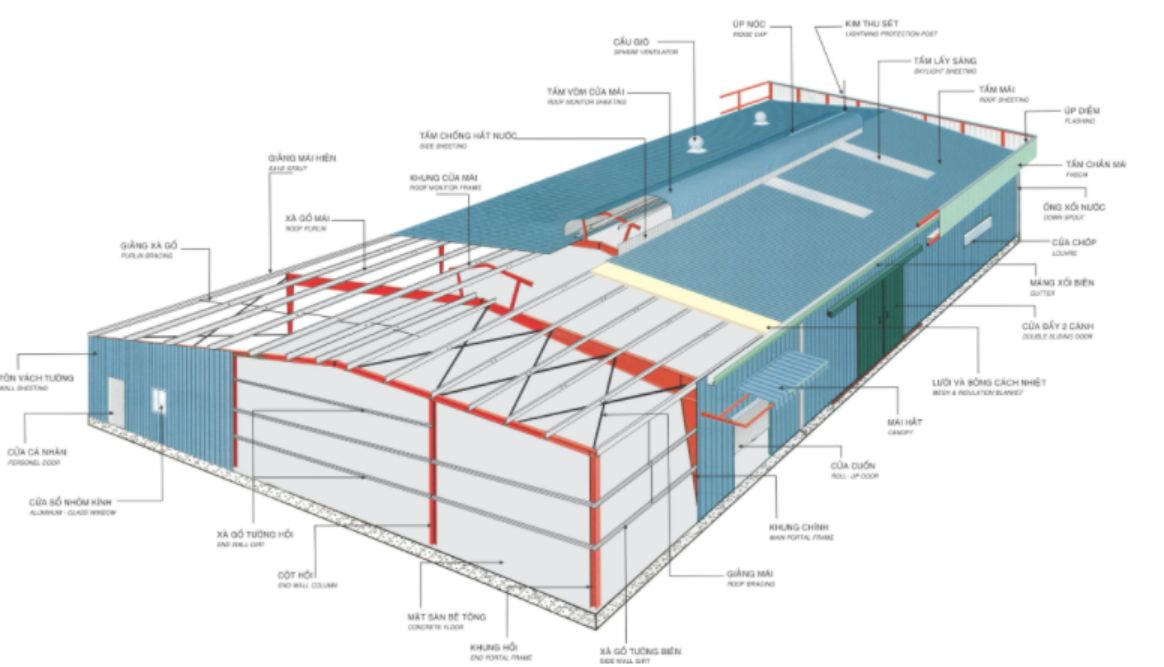

Thiết kế bản vẽ tổng quan nhà xưởng

Bản vẽ tổng quan giúp chủ đầu tư hình dung cách bố trí các khu vực chính trong nhà xưởng. Sau khi trao đổi và thống nhất phương án sơ bộ, đơn vị thiết kế sẽ triển khai những hồ sơ cần thiết như:

• Bản vẽ mặt bằng quy hoạch tổng thể.
• Bản vẽ mặt bằng từng khu vực chức năng.
• Bản vẽ các hạng mục chi tiết.
• Bản vẽ phối cảnh 3D.
• Sơ đồ giao thông nội bộ và khu vực xuất nhập hàng.

Bản vẽ tổng thể cần thể hiện tương đối đầy đủ các hạng mục có ảnh hưởng đến quá trình xây dựng và vận hành, bao gồm:

• Chỉ giới xây dựng và khoảng lùi công trình.
• Đường giao thông nội bộ.
• Khu vực sản xuất và kho lưu trữ.
• Khuôn viên và cảnh quan.
• Lối thoát hiểm và hệ thống phòng cháy, chữa cháy.
• Vị trí đỗ, quay đầu và tiếp nhận xe tải.
• Khu vực loading dock hoặc bốc dỡ hàng hóa.
• Các thiết bị kho vận cần thiết.

Xem thêm: 8 thiết bị nhà kho không thể thiếu hiện nay

Thiết kế bản vẽ thi công

Sau khi phương án tổng thể được phê duyệt, đơn vị tư vấn tiếp tục triển khai bản vẽ thi công. Đây là bộ hồ sơ chi tiết dùng để sản xuất cấu kiện, tổ chức thi công, lắp đặt hệ thống kỹ thuật và nghiệm thu từng hạng mục.

Bản vẽ thi công nhà xưởng thường bao gồm:

• Kết cấu phần móng.
• Bản vẽ khung thép tiền chế.
• Các nút liên kết và chi tiết lắp ghép.
• Quy cách và chủng loại vật liệu.
• Bản vẽ mái và vỏ bao che.
• Bản vẽ hệ thống cơ điện M&E.
• Bản vẽ cấp thoát nước.
• Bản vẽ phòng cháy, chữa cháy cho từng hạng mục.
• Chi tiết ô chờ cửa, khu vực xuất nhập hàng và vị trí lắp đặt thiết bị.

Đối với các cửa có kích thước lớn, cửa tự động hoặc khu vực thường xuyên có xe nâng đi qua, kích thước ô chờ, khoảng trống phía trên cửa, vị trí cấp điện và kết cấu chịu lực cần được tính toán từ giai đoạn thiết kế. Việc chuẩn bị muộn có thể dẫn đến phải điều chỉnh khung thép, tường bao hoặc hệ thống kỹ thuật sau khi công trình đã thi công.

Chuẩn bị thi công xây dựng nhà xưởng

Công tác chuẩn bị thi công cần được thực hiện cẩn thận và có sự phối hợp giữa các bên liên quan. Mỗi thay đổi phát sinh tại công trường đều có thể ảnh hưởng đến tiến độ, chi phí và chất lượng của toàn bộ dự án.

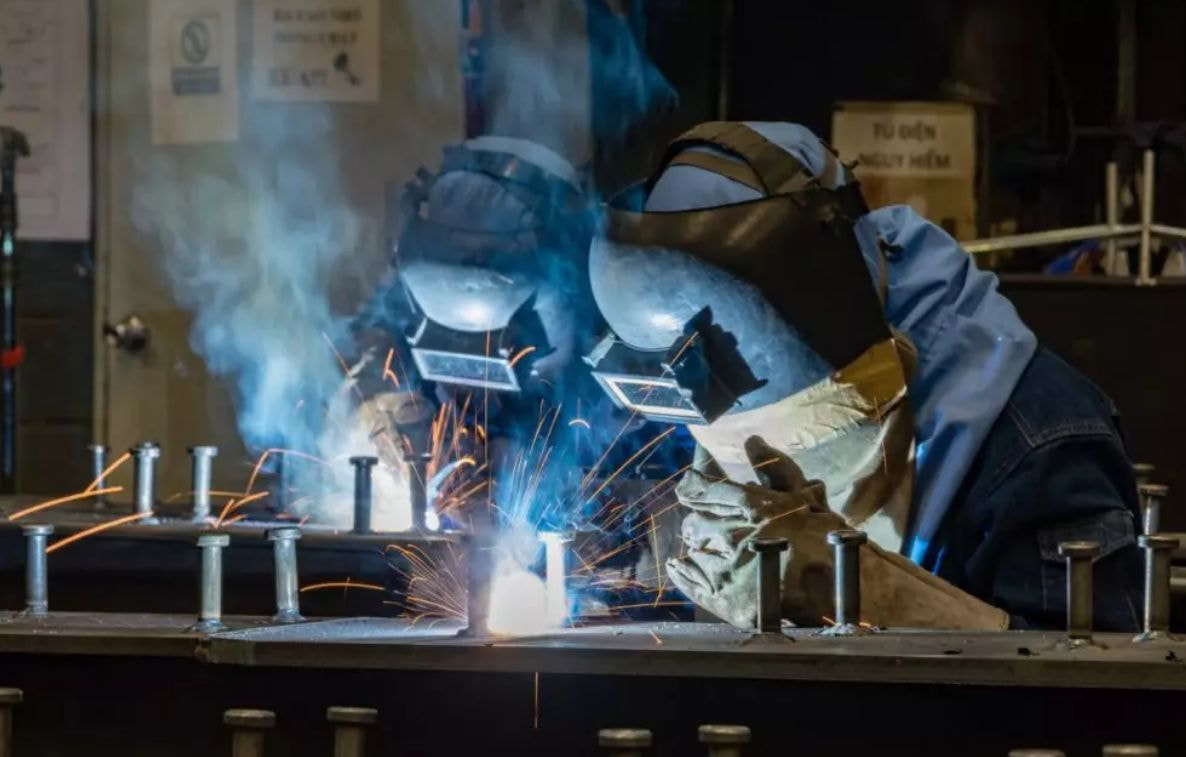

Gia công cấu kiện

Nhà xưởng hiện nay thường sử dụng hệ thống cột và khung thép tiền chế. Các cấu kiện được sản xuất tại nhà máy theo bản vẽ thiết kế, sau đó vận chuyển đến công trường để lắp dựng.

Trước khi đưa vào gia công hàng loạt, bản vẽ và vật liệu cần được kiểm tra để bảo đảm đúng kích thước, quy cách và yêu cầu kỹ thuật. Các cấu kiện sau khi hoàn thiện cũng cần được kiểm tra trước khi vận chuyển đến công trường.

Lập phương án thi công

Để quá trình xây dựng nhà xưởng diễn ra đúng tiến độ, nhà thầu cần xây dựng phương án tổ chức thi công rõ ràng, phù hợp với điều kiện mặt bằng, thiết bị và nhân sự của dự án.

Bản vẽ tổ chức thi công

Bản vẽ tổ chức thi công là tài liệu hướng dẫn việc bố trí và quản lý các hoạt động tại công trường. Hồ sơ này thường thể hiện:

• Phương án tổ chức thi công tổng thể.
• Sơ đồ bố trí mặt bằng công trường.
• Vị trí tập kết vật liệu và cấu kiện.
• Đường di chuyển của xe và thiết bị thi công.
• Biện pháp thi công các hạng mục quan trọng.
• Phương án bảo đảm an toàn lao động.
• Tiến độ thực hiện từng hạng mục.

Bảng tiến độ thi công

Bảng tiến độ thể hiện thứ tự, thời gian bắt đầu và thời gian hoàn thành của từng hạng mục xây dựng. Việc lập tiến độ giúp chủ đầu tư và nhà thầu chủ động phân bổ nhân sự, thiết bị, vật tư và kiểm soát sự phụ thuộc giữa các công việc.

Trong quá trình thi công, tiến độ cần được cập nhật thường xuyên để kịp thời điều chỉnh khi có thay đổi về mặt bằng, vật tư, thời tiết hoặc yêu cầu kỹ thuật.

Tham khảo thêm: Kinh nghiệm lựa chọn nhà cung cấp Dock Leveler uy tín

Các hạng mục thi công nhà xưởng

Xây dựng nền móng

Tùy theo điều kiện địa chất, tải trọng công trình và phương án kết cấu, nhà xưởng có thể sử dụng móng cọc, móng đơn hoặc giải pháp móng phù hợp khác. Trong giai đoạn này, hệ thống bu lông móng cần được định vị chính xác để phục vụ việc lắp dựng cột thép.

Sau khi hoàn thành phần móng, nhà thầu tiếp tục san lấp, lu nền, lắp đặt cốt thép và đổ bê tông nền theo hồ sơ thiết kế. Nền nhà xưởng cần được thi công phù hợp với tải trọng của máy móc, giá kệ, xe nâng và hàng hóa dự kiến sử dụng.

Thi công khung thép

Khung thép tiền chế được sử dụng phổ biến trong xây dựng nhà xưởng nhờ khả năng sản xuất trước tại nhà máy và lắp ráp nhanh tại công trường. Khi cấu kiện được gia công đúng bản vẽ, quá trình lắp dựng có thể đạt độ chính xác cao và rút ngắn thời gian thi công.

Trong quá trình lắp dựng cần kiểm tra cao độ, độ thẳng đứng của cột, vị trí liên kết, lực siết bu lông và khả năng ổn định của khung trước khi triển khai các hạng mục tiếp theo.

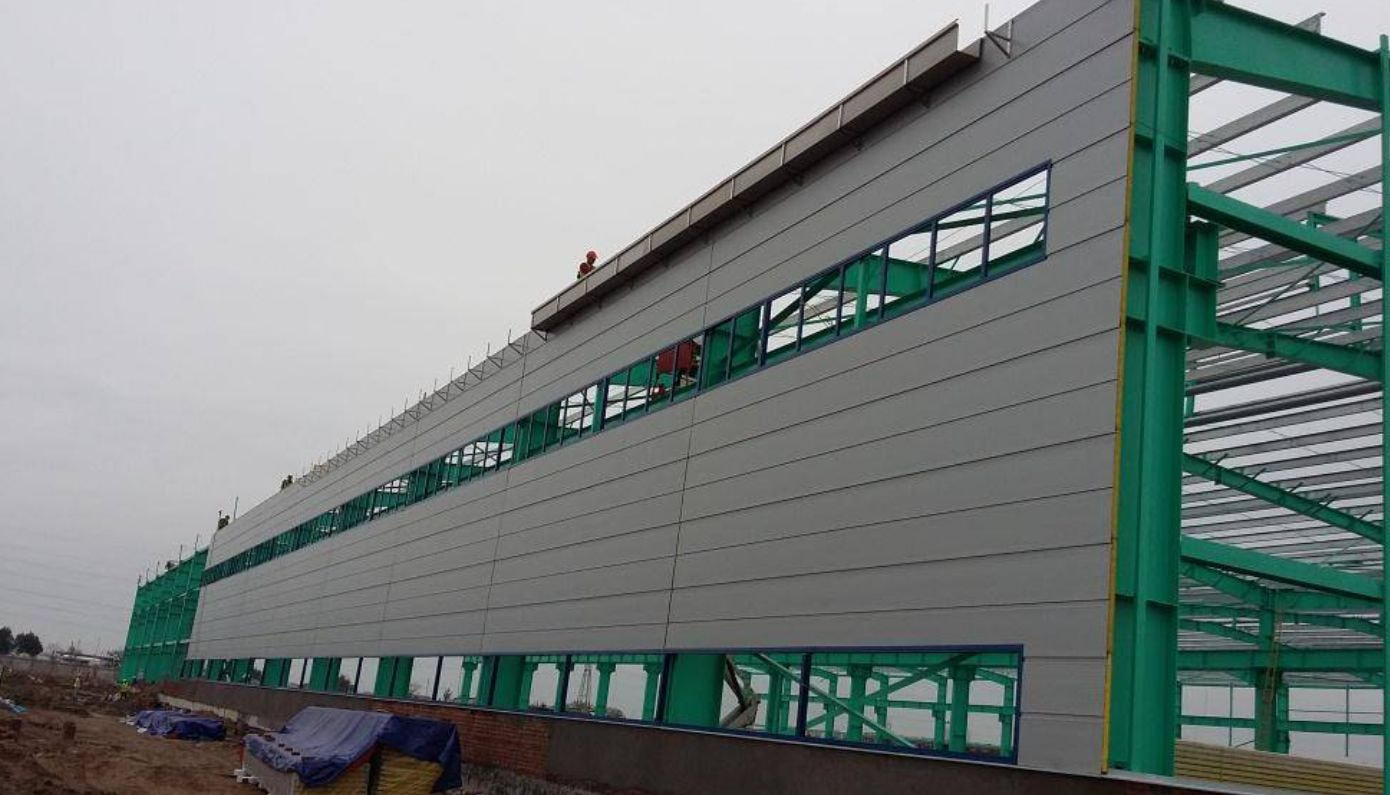

Thi công vỏ bao che

Vỏ bao che gồm mái, tường và các lớp vật liệu ngăn cách không gian bên trong với môi trường bên ngoài. Hạng mục này có ảnh hưởng đến khả năng chống mưa, hạn chế bụi, thông gió, chiếu sáng và kiểm soát nhiệt độ trong nhà xưởng.

Vật liệu và phương pháp thi công vỏ bao che cần tuân theo hồ sơ kỹ thuật đã được phê duyệt, đồng thời phối hợp với vị trí cửa, cửa sổ, quạt thông gió, máng thoát nước và các đường ống kỹ thuật.

Thi công cơ sở hạ tầng

Cơ sở hạ tầng ảnh hưởng trực tiếp đến khả năng vận hành của nhà máy sau khi hoàn thành. Những hạng mục cơ bản thường gồm đường giao thông nội bộ, sân bãi, hệ thống cấp thoát nước và khu vực tập kết hàng hóa.

Các công việc có thể bao gồm:

• Lắp đặt hệ thống cấp và thoát nước.
• Thi công hệ thống thoát nước mưa.
• Lu nền và thi công đường nội bộ.
• Thi công sân bãi và khu vực quay đầu xe.
• Bảo dưỡng mặt đường và nền sân.

Thi công hệ thống kỹ thuật

Hệ thống kỹ thuật cần được triển khai đồng bộ với kết cấu và công năng nhà xưởng. Tùy theo quy mô dự án, các hạng mục có thể gồm:

• Hệ thống điện động lực và chiếu sáng.
• Hệ thống cấp thoát nước.
• Hệ thống thông gió và điều hòa không khí.
• Hệ thống phòng cháy, chữa cháy.
• Hệ thống khí nén hoặc đường ống phục vụ sản xuất.
• Hệ thống điều khiển và cấp điện cho cửa tự động.

Thi công cửa nhà xưởng và khu vực xuất nhập hàng

Cửa nhà xưởng cần được lựa chọn theo vị trí lắp đặt, kích thước ô chờ, tần suất đóng mở, loại phương tiện đi qua và yêu cầu kiểm soát môi trường. Những khu vực có xe nâng hoạt động thường xuyên có thể cần cửa đóng mở nhanh, trong khi cửa ngoài nhà xưởng hoặc khu vực xuất nhập hàng thường yêu cầu kết cấu chắc chắn và phù hợp với không gian phía trên ô cửa.

Chủ đầu tư có thể tham khảo các giải pháp cửa cho nhà máy và kho hàng, bao gồm cửa cuốn nhanh công nghiệp và cửa trượt trần công nghiệp. Việc xác định loại cửa từ giai đoạn thiết kế giúp bố trí chính xác ô chờ, nguồn điện, khung gia cường, khoảng trống lắp ray và phương án điều khiển.

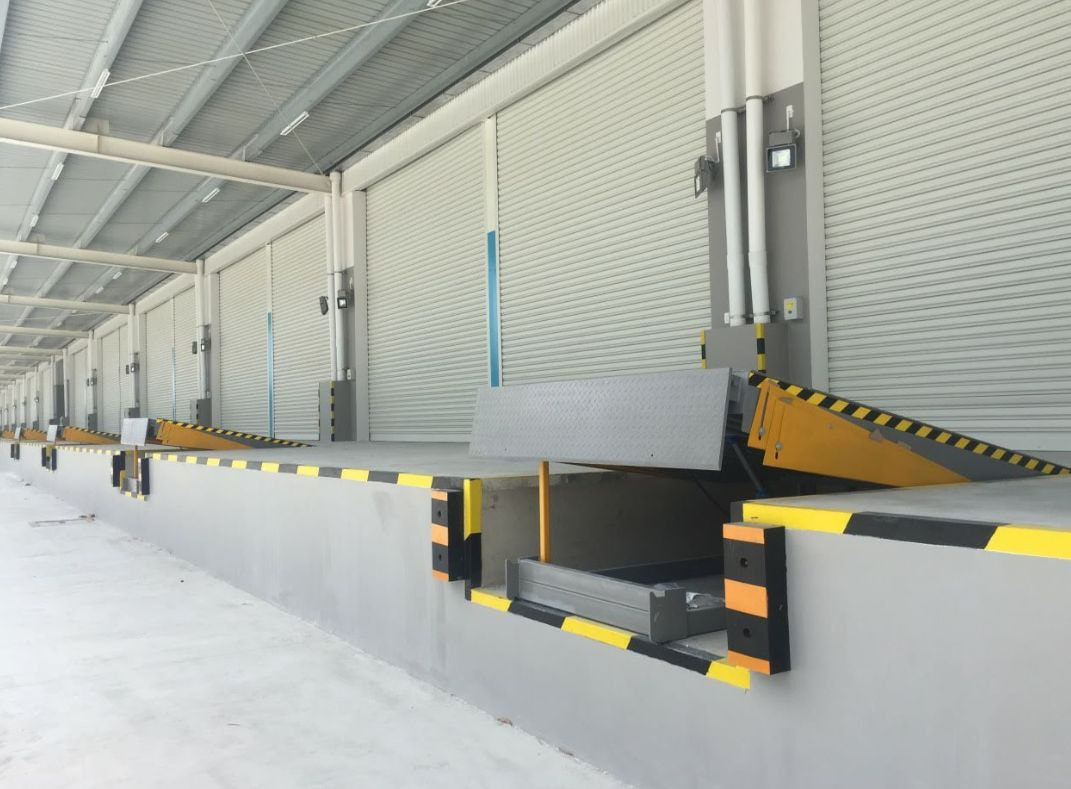

Tại khu vực xuất nhập hàng, cửa cũng cần được tính toán đồng bộ với sàn nâng thủy lực Dock Leveler, bàn nâng thủy lực, cầu dẫn lên container và luồng di chuyển của xe nâng.

Xem thêm: Phụ kiện Dock Leveler – giải pháp nâng cấp khu vực xuất nhập hàng

Hoàn thiện công trình

Sau khi hoàn thành các hạng mục chính, nhà thầu tiến hành công tác hoàn thiện. Tùy theo thiết kế của công trình, các công việc có thể gồm:

• Thi công trần và hoàn thiện khu vực văn phòng.
• Sơn hoàn thiện và xử lý các vị trí tiếp giáp.
• Lắp đặt cửa, thiết bị và phụ kiện còn lại.
• Hoàn thiện cảnh quan, cây xanh và hàng rào.
• Vệ sinh toàn bộ nhà xưởng.
• Chạy thử máy móc và các hệ thống kỹ thuật.

Có thể bạn quan tâm: Cẩm nang lựa chọn và ứng dụng thiết bị nâng hạ công nghiệp

Nghiệm thu và bàn giao

Trước khi bàn giao, công trình cần được tổng vệ sinh, kiểm tra và nghiệm thu theo từng hạng mục. Các hệ thống kỹ thuật, thiết bị và cửa tự động cần được vận hành thử để xác nhận khả năng hoạt động trước khi đưa nhà xưởng vào sử dụng.

Hồ sơ bàn giao nên bao gồm bản vẽ hoàn công, biên bản nghiệm thu, tài liệu vận hành, hướng dẫn bảo dưỡng và các giấy tờ liên quan đến thiết bị được lắp đặt trong công trình.

Kết luận

Xây dựng nhà xưởng công nghiệp là một quá trình gồm nhiều giai đoạn liên kết chặt chẽ, từ thiết kế, chuẩn bị mặt bằng, thi công kết cấu đến lắp đặt hệ thống kỹ thuật và nghiệm thu. Việc chuẩn bị đầy đủ ngay từ đầu giúp chủ đầu tư kiểm soát tốt hơn tiến độ, chi phí và khả năng vận hành lâu dài của công trình.

Đối với các hạng mục thiết bị nâng hạ, Dock Leveler, cầu dẫn container hoặc cửa dành cho nhà máy và kho hàng, việc trao đổi sớm với đơn vị cung cấp sẽ giúp kiến trúc sư và nhà thầu chủ động thiết kế ô chờ, hố móng, nguồn điện và kết cấu chịu lực phù hợp.
