Sàn Nâng Thủy Lực

Sàn nâng thủy lực là gì?

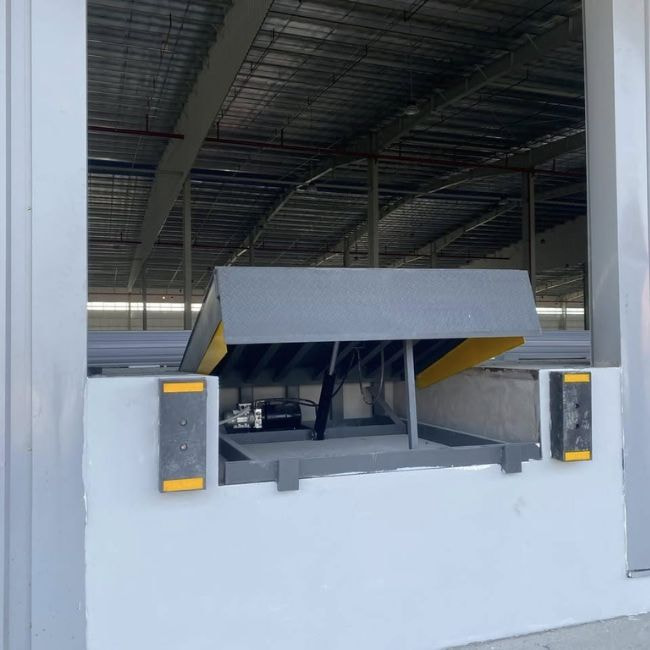

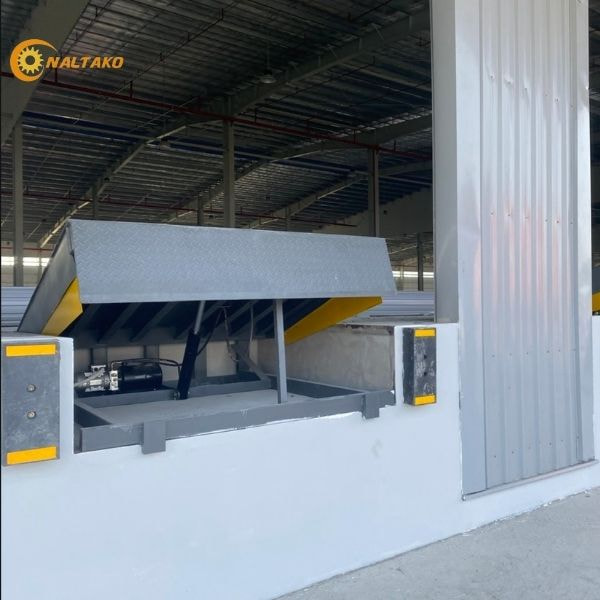

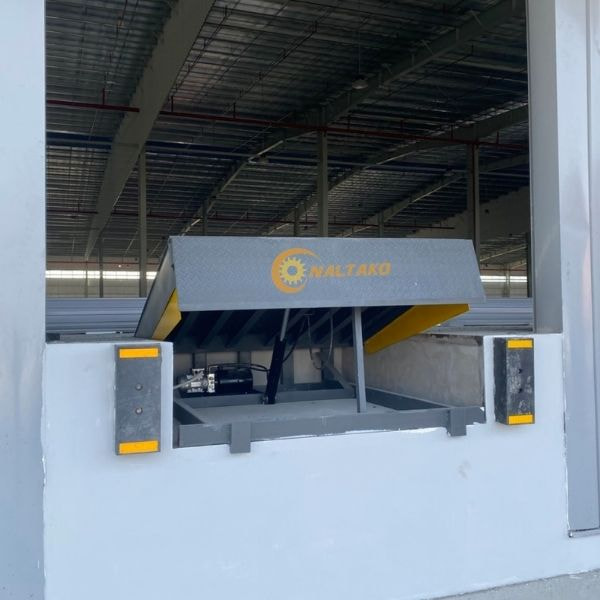

Sàn nâng thủy lực (còn gọi là dock leveler thủy lực, sàn nâng hàng thủy lực) là thiết bị chuyên dụng trong logistics, đóng vai trò như cầu nối thông minh giữa sàn kho và các phương tiện vận chuyển như xe tải, container.

Nguyên lý hoạt động: Thiết bị hoạt động dựa trên hệ thống thủy lực: khi cần sử dụng, bơm thủy lực tạo áp suất đẩy dầu vào xi lanh, nâng mặt sàn lên độ cao phù hợp với sàn xe tải. Phần lip (cầu nối) sẽ gập xuống tạo bề mặt liền mạch để xe nâng di chuyển.

Sàn nâng thủy lực loại bỏ chênh lệch độ cao giữa sàn kho và sàn phương tiện vận chuyển, thường dao động từ 200-600mm. Điều này giúp xe nâng hàng di chuyển thuận tiện, giảm thiểu rung lắc và đảm bảo an toàn cho hàng hóa.

Phân loại sàn nâng thủy lực theo tải trọng

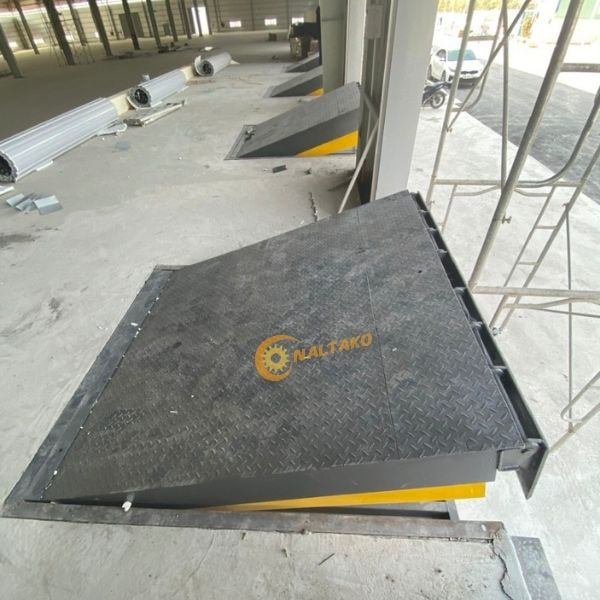

Sàn nâng loại nhỏ (dưới 5 tấn)

Đặc điểm kỹ thuật:

• Kích thước nhỏ gọn: 1500x2000mm hoặc 1800x2000mm

• Độ dày thép mặt bàn: 6-8mm

• Công suất motor: 1.5-2.2kW

Ưu điểm:

• Chi phí đầu tư thấp

• Phù hợp không gian hạn chế

• Dễ lắp đặt và bảo trì

Ứng dụng:

• Cửa hàng, siêu thị nhỏ

• Xưởng sản xuất vừa và nhỏ

• Kho hàng quy mô nhỏ

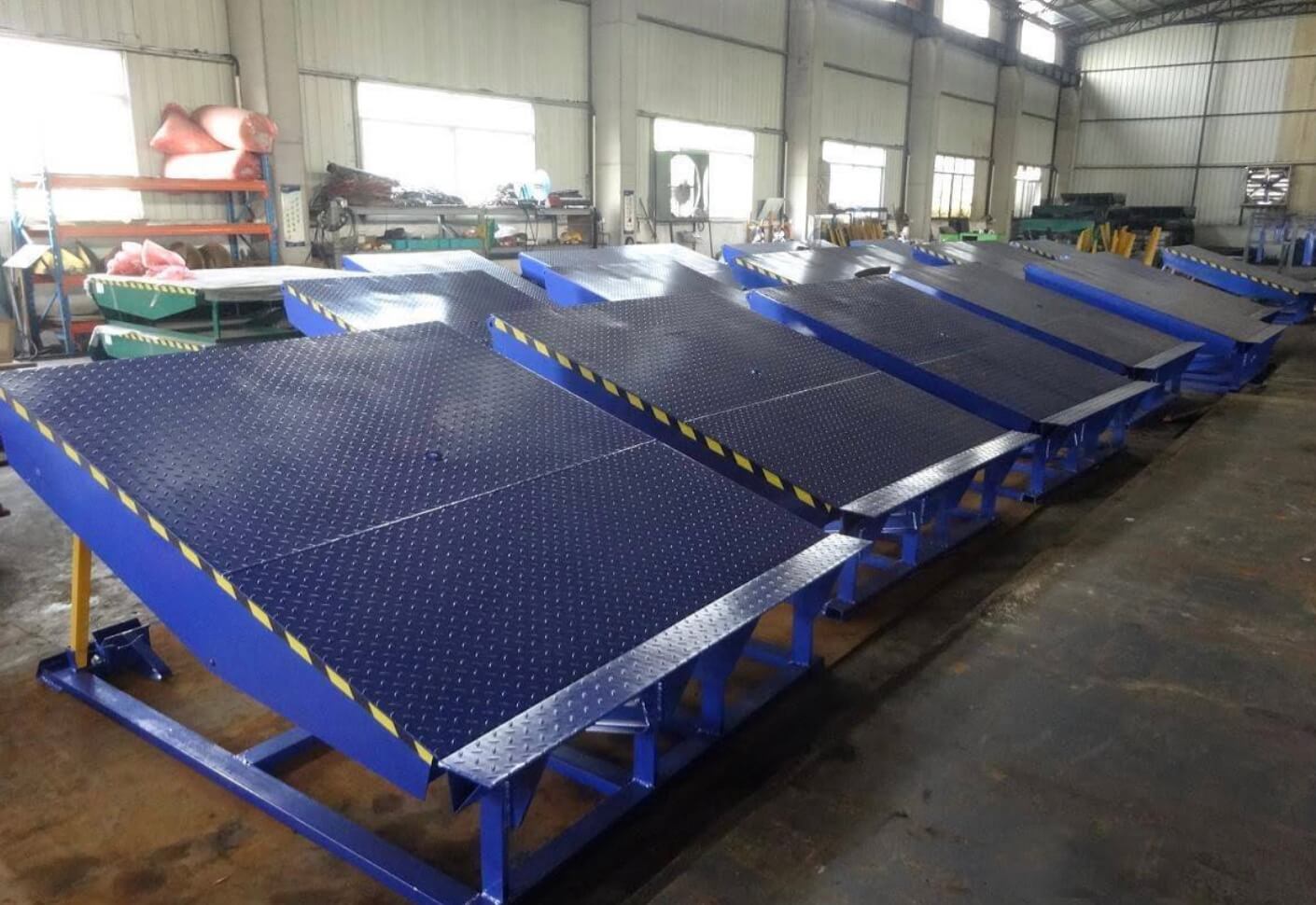

Sàn nâng tải trọng trung bình (5-12 tấn)

Đặc điểm kỹ thuật:

• Kích thước phổ biến: 2000x2500mm, 2200x2500mm

• Độ dày thép mặt bàn: 8-10mm

• Công suất motor: 2.2-4kW

• Tuân thủ tiêu chuẩn EN1570, ASME B20.1

Ưu điểm:

• Tải trọng đáp ứng đa số nhu cầu

• Giá cả hợp lý

• Độ bền và ổn định tốt

Ứng dụng:

• Kho bãi logistics

• Trung tâm phân phối

• Nhà máy sản xuất

Sàn nâng tải trọng lớn (trên 12 tấn)

Đặc điểm kỹ thuật:

• Kích thước lớn: 2500x2500mm trở lên

• Độ dày thép mặt bàn: 10-12mm

• Hệ thống thủy lực công suất cao

• Thiết kế đặc biệt chịu tải trọng siêu nặng

Ưu điểm:

• Chịu tải trọng cực lớn

• Độ bền cao, tuổi thọ lâu

• Phù hợp hàng hóa siêu trọng

Ứng dụng:

• Cảng biển, cảng hàng không

• Nhà máy công nghiệp nặng

• Trung tâm logistics lớn

Bảng so sánh chi tiết:

Tiêu chí	Loại nhỏ (dưới 5 tấn)	Tải trọng trung bình (5-12 tấn)	Tải trọng lớn (trên 12 tấn)
Kích thước	1500x2000mm 1800x2000mm	2000x2500mm 2200x2500mm	2500x2500mm trở lên
Độ dày thép mặt bàn	6-8mm	8-10mm	10-12mm
Công suất motor	1.5-2.2kW	2.2-4kW	Công suất cao
Tiêu chuẩn	–	EN1570, ASME B20.1	Thiết kế đặc biệt
Chi phí đầu tư	Thấp	Hợp lý	Cao
Không gian lắp đặt	Phù hợp không gian hạn chế	Trung bình	Yêu cầu không gian lớn
Bảo trì	Dễ dàng	Trung bình	Phức tạp
Độ bền	Trung bình	Tốt	Rất cao
Tuổi thọ	Trung bình	Lâu	Rất lâu
Ứng dụng chính	Cửa hàng, siêu thị nhỏ Xưởng SME Kho hàng nhỏ	Kho bãi logistics Trung tâm phân phối Nhà máy sản xuất	Cảng biển, sân bay Công nghiệp nặng Logistics lớn

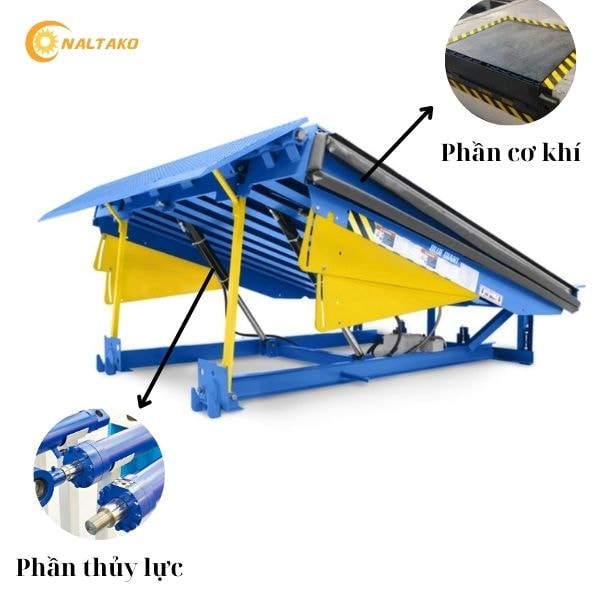

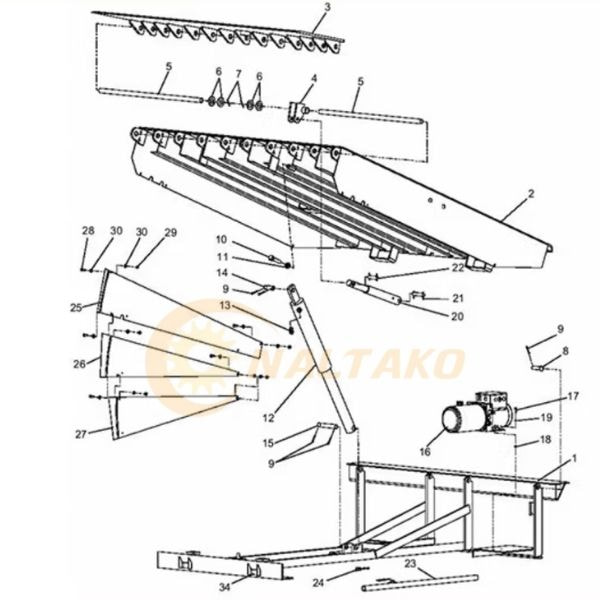

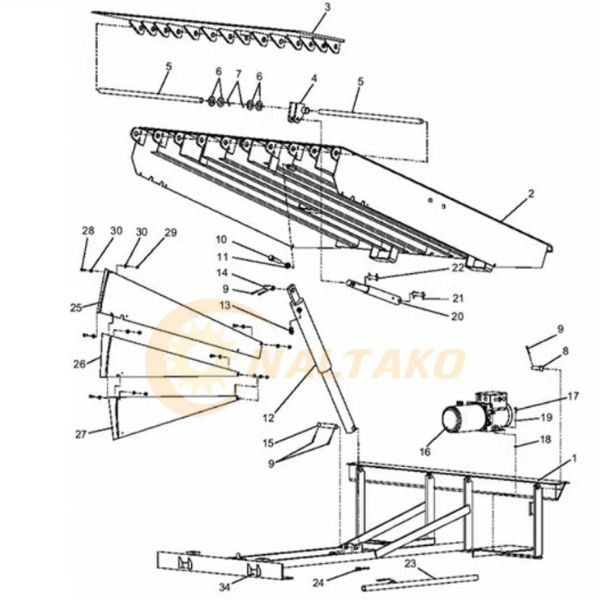

Cấu tạo chi tiết sàn nâng thủy lực

Khung cơ khí – Bộ phận chịu lực chính

Mặt sàn chịu tải

• Chất liệu: Thép tấm gân chống trượt

• Độ dày: 8-12mm tùy tải trọng

• Bề mặt: Có vân chống trượt đảm bảo an toàn

• Thiết kế: Phân bố tải đều, chịu lực tập trung tốt

Khung thép chịu lực

• Kết cấu: Thép hộp hoặc thép góc

• Xử lý bề mặt: Sơn chống ăn mòn

• Thiết kế: Tối ưu để chịu lực nâng và tải trọng

Lip (cầu nối)

• Kích thước: 400-600mm tùy model

• Chất liệu: Thép hoặc nhôm hợp kim

• Cơ chế: Gập mở tự động hoặc thủ công

• Bề mặt: Chống trượt, chịu mài mòn

Hệ thống thủy lực – Trái tim của thiết bị

Xi lanh thủy lực

• Loại: Xi lanh đơn tác dụng hoặc kép

• Hành trình: 300-1000mm tùy yêu cầu

• Áp suất làm việc: 150-210 bar

• Chất liệu: Thép không gỉ, seal cao su NBR

Bơm thủy lực

• Loại: Bơm bánh răng hoặc bơm piston

• Lưu lượng: 8-25 lít/phút

• Áp suất: 150-250 bar

• Độ ồn: <65dB

Motor điện

• Công suất: 2.2-7.5kW

• Điện áp: 220V/380V

• Tần số: 50Hz

• Cấp bảo vệ: IP54 trở lên

Van điều khiển

• Van an toàn: Chống quá áp

• Van tiết lưu: Điều chỉnh tốc độ

• Van điện từ: Điều khiển hướng dòng chảy

• Van khóa: Giữ vị trí khi mất điện

Hệ thống điều khiển và an toàn

Tủ điều khiển

• Nút bấm: Lên/xuống/dừng khẩn cấp

• Đèn báo: Hoạt động/sự cố/bảo trì

• Aptomat: Bảo vệ quá tải điện

• Timer: Tự động tắt sau thời gian nhất định

Thiết bị an toàn

• Cảm biến chống kẹt: Phát hiện vật cản

• Van giảm áp: Hạ áp khi quá tải

• Khóa an toàn: Ngăn vận hành không đúng cách

• Đèn cảnh báo: Báo hiệu khi hoạt động

Thông số kỹ thuật sàn nâng thủy lực tiêu chuẩn

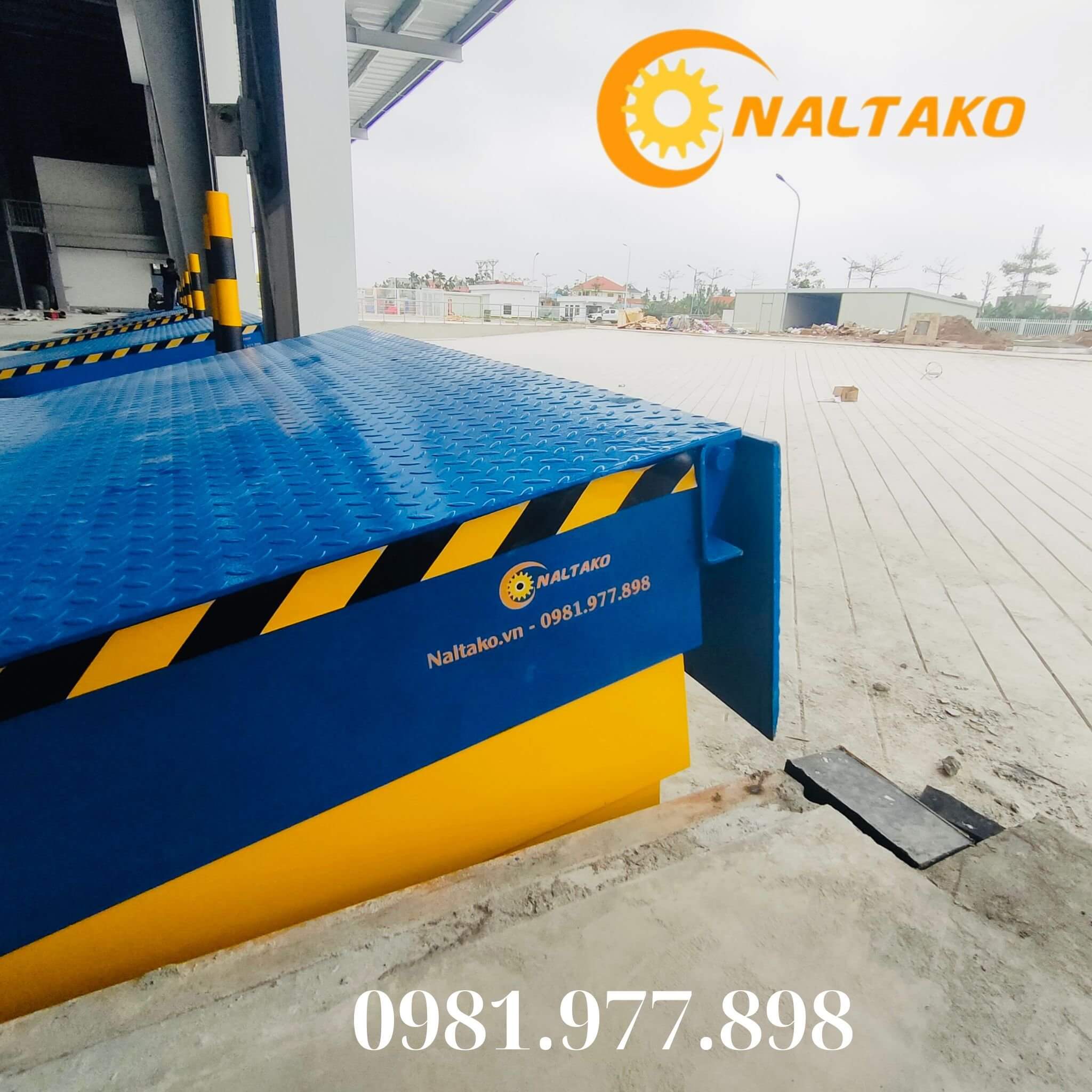

Ứng dụng sàn nâng thủy lực trong thực tế

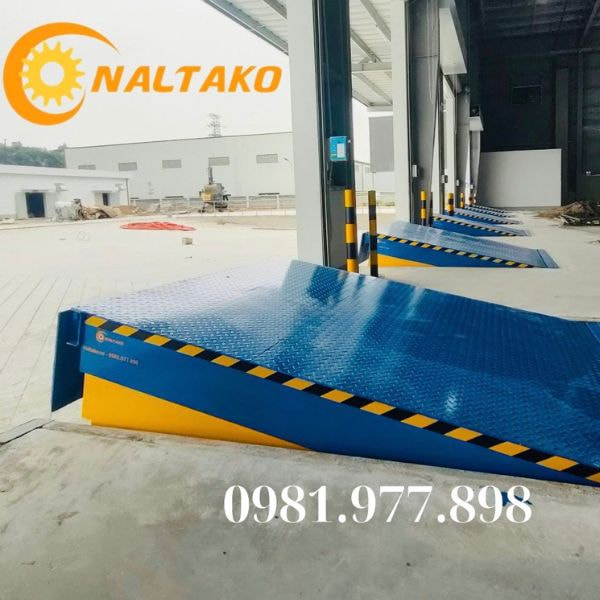

Trong kho bãi và logistics

Trung tâm phân phối

• Kết nối kho với bãi đỗ xe tải

• Tối ưu hóa quy trình bốc dỡ hàng

• Giảm thời gian xếp dỡ 30-50%

• Nâng cao an toàn lao động

Kho hàng lạnh

• Duy trì nhiệt độ khi bốc dỡ

• Giảm thất thoát năng lượng

• Đảm bảo chất lượng hàng đông lạnh

Tại cảng biển và sân bay

Cảng container

• Xếp dỡ hàng lên tàu container

• Kết nối với crane cảng

• Xử lý hàng hóa siêu trọng

Cargo sân bay

• Nạp dỡ hàng hóa lên máy bay

• Xử lý hàng hóa đặc biệt

• Đảm bảo tiến độ chuyến bay

Trong sản xuất công nghiệp

Nhà máy ô tô

• Vận chuyển linh kiện giữa các tầng

• Nâng hạ thiết bị sản xuất

• Tối ưu hóa dây chuyền lắp ráp

Nhà máy thực phẩm

• Xử lý nguyên liệu thô

• Vận chuyển sản phẩm đóng gói

• Đảm bảo vệ sinh an toàn thực phẩm

Lợi ích vượt trội của sàn nâng thủy lực

Nâng cao hiệu suất vận hành

Giảm thời gian bốc dỡ

• Rút ngắn 40-60% thời gian xếp dỡ hàng

• Loại bỏ công đoạn điều chỉnh thủ công

• Tăng số chuyến xe xử lý trong ngày

Tối ưu hóa nhân lực

• Giảm số lượng công nhân cần thiết

• Giảm cường độ lao động

• Tăng năng suất lao động

Đảm bảo an toàn tuyệt đối

An toàn cho người lao động

• Giảm tai nạn lao động do ngã, va đập

• Loại bỏ việc nâng vác thủ công

• Môi trường làm việc an toàn hơn

Bảo vệ hàng hóa

• Giảm hư hại do rung lắc

• Ổn định trong quá trình vận chuyển

• Giảm tỷ lệ hàng bị hỏng

Tiết kiệm chi phí vận hành

Giảm chi phí nhân công

• Ít lao động thủ công hơn

• Giảm chi phí đào tạo

• Tăng hiệu quả sử dụng nhân lực

Tiết kiệm năng lượng

• Hệ thống thủy lực hiệu quả cao

• Chế độ standby tiết kiệm điện

• Tuổi thọ thiết bị lâu dài

Cách lựa chọn sàn nâng thủy lực phù hợp

Đánh giá nhu cầu sử dụng thực tế

Phân tích tải trọng

• Cân nặng trung bình của hàng hóa

• Tải trọng tối đa có thể xảy ra

• Dự phòng 20-30% so với tải trọng thực

Đánh giá tần suất sử dụng

• Số lần nâng hạ trong ngày

• Thời gian làm việc liên tục

• Chu kỳ duty cycle cần thiết

Xem xét điều kiện lắp đặt

Không gian kỹ thuật

• Kích thước hố đào cần thiết

• Khoảng cách an toàn xung quanh

• Chiều cao trần tối thiểu

Hạ tầng kỹ thuật

• Nguồn điện 380V có sẵn

• Hệ thống thoát nước

• Nền móng đủ chịu lực

Tiêu chí lựa chọn nhà cung cấp

Chất lượng sản phẩm

• Chứng nhận tiêu chuẩn quốc tế

• Thương hiệu uy tín trên thị trường

• Tài liệu kỹ thuật đầy đủ

Dịch vụ hỗ trợ

• Khảo sát và thiết kế miễn phí

• Lắp đặt chuyên nghiệp

• Bảo hành và bảo trì dài hạn

Để lựa chọn sản phẩm phù hợp với các tiêu chí trên, mời bạn tham khảo bài viết: Sàn nâng thủy lực loại nào tốt?

Hướng dẫn vận hành an toàn

Quy trình kiểm tra trước khi sử dụng

Kiểm tra bên ngoài

• Quan sát mặt sàn có biến dạng, nứt gãy

• Kiểm tra lip có hoạt động mượt mà

• Đảm bảo không có vật cản xung quanh

Kiểm tra hệ thống thủy lực

• Mức dầu thủy lực trong thùng chứa

• Các đường ống có rò rỉ dầu

• Áp suất hệ thống trong giới hạn cho phép

Xem video quy trình hoạt động của sàn nâng thủy lực – dock leveler:

Nguyên tắc vận hành cơ bản

Trong quá trình nâng hạ

• Không vượt quá tải trọng cho phép

• Nâng hạ từ từ, tránh giật cục

• Quan sát liên tục trong quá trình vận hành

Khi xe nâng di chuyển trên sàn

• Đảm bảo lip đã khớp với sàn xe tải

• Di chuyển với tốc độ chậm, đều

• Không phanh gấp hoặc rẽ nhanh

Xử lý tình huống khẩn cấp

Khi có sự cố kỹ thuật

• Nhấn nút dừng khẩn cấp ngay lập tức

• Không tiếp tục sử dụng khi có bất thường

• Báo cáo cho bộ phận kỹ thuật

Khi xảy ra tai nạn

• Sơ cứu nạn nhân (nếu có)

• Cách ly khu vực nguy hiểm

• Báo cáo cấp trên và cơ quan chức năng

>>> Tham khảo: Cách sử dụng sàn nâng thủy lực an toàn

Bảo trì và bảo dưỡng định kỳ

Bảo trì hàng ngày

Vệ sinh thiết bị

• Lau sạch dầu thủy lực rò rỉ

• Vệ sinh bụi bẩn trên mặt sàn

• Kiểm tra các bu lông, ốc vít

Kiểm tra hoạt động

• Thử nghiệm nâng hạ không tải

• Kiểm tra hoạt động của lip

• Quan sát âm thanh bất thường

Bảo trì định kỳ

Hàng tháng

• Kiểm tra mức dầu thủy lực

• Bôi trơn các khớp nối

• Kiểm tra áp suất hệ thống

Hàng quý

• Thay dầu thủy lực (nếu cần)

• Kiểm tra seal xi lanh

• Hiệu chuẩn cảm biến an toàn

Hàng năm

• Kiểm tra tổng thể hệ thống

• Thay thế linh kiện mòn

• Đo kiểm độ chính xác

Dấu hiệu cần bảo trì

Hệ thống thủy lực

• Tốc độ nâng hạ chậm bất thường

• Tiếng ồn lạ từ bơm thủy lực

• Rò rỉ dầu nhiều

Hệ thống cơ khí

• Mặt sàn bị lún, võng

• Lip không khớp chính xác

• Rung lắc khi vận hành

Giá thành và chi phí đầu tư

Các yếu tố ảnh hưởng đến giá

Thông số kỹ thuật

• Tải trọng nâng: Càng cao càng đắt

• Kích thước mặt bàn: Ảnh hưởng lớn đến giá

• Hành trình nâng: Chi phí tăng theo hành trình

Tính năng bổ sung

• Hệ thống điều khiển tự động

• Cảm biến an toàn cao cấp

• Chế độ tiết kiệm năng lượng

Ước tính chi phí đầu tư

Sàn nâng tải trọng 6-8 tấn

• Giá thiết bị: 150-250 triệu VNĐ

• Chi phí lắp đặt: 20-30 triệu VNĐ

• Tổng đầu tư: 170-280 triệu VNĐ

Sàn nâng tải trọng 10-12 tấn

• Giá thiết bị: 250-400 triệu VNĐ

• Chi phí lắp đặt: 30-50 triệu VNĐ

• Tổng đầu tư: 280-450 triệu VNĐ

Lưu ý: Giá có thể thay đổi tùy theo nhà cung cấp và yêu cầu cụ thể

Tính toán hiệu quả đầu tư

Tiết kiệm chi phí vận hành

• Giảm 30-50% thời gian bốc dỡ

• Tiết kiệm 20-30% chi phí nhân công

• Giảm 60-80% hư hại hàng hóa

Thời gian hoàn vốn

• Doanh nghiệp vừa: 2-3 năm

• Doanh nghiệp lớn: 1-2 năm

• Hiệu quả tăng theo quy mô sử dụng

Naltako là đơn vị trực tiếp thiết kế, sản xuất và nhập khẩu sàn nâng thủy lực chất lượng cao. Chúng tôi cam kết cung cấp sản phẩm đạt tiêu chuẩn quốc tế, đảm bảo an toàn và hiệu quả tối ưu cho mọi công trình. Hướng đến mục tiêu xuất khẩu toàn cầu, Naltako đang nỗ lực phấn đấu đạt tiêu chuẩn ANSI của Mỹ, nhằm đảm bảo rằng các sản phẩm của chúng tôi không chỉ đáp ứng yêu cầu khắt khe về chất lượng mà còn tuân thủ các quy định an toàn và hiệu suất quốc tế.
