Sàn nâng là gì? Cấu tạo của sàn nâng bao gồm những gì?

Sàn nâng, sàn nâng thủy lực hay sàn nâng kỹ thuật là những loại sàn phổ biến hiện nay khi được ứng dụng trong kỹ thuật xây dựng hiện đại. Để tìm hiểu những thông tin chi tiết về sàn nâng là gì và cấu tạo của nó như thế nào, mời bạn cùng tham khảo thông tin bài viết dưới đây.

Sàn nâng là gì?

Tùy vào mục đích sử dụng, sàn nâng được chia thành những nhóm sau:

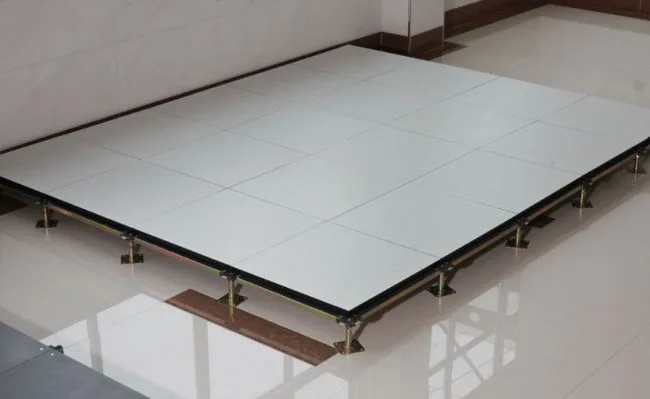

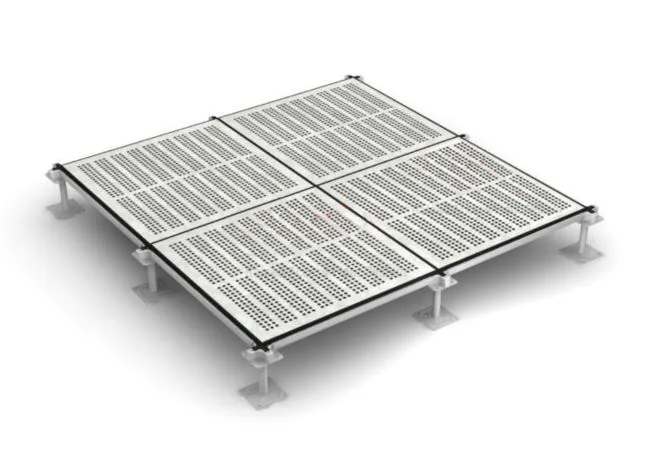

Sàn nâng kỹ thuật

Thường thấy trong các phòng server, trung tâm dữ liệu hoặc văn phòng cao cấp.

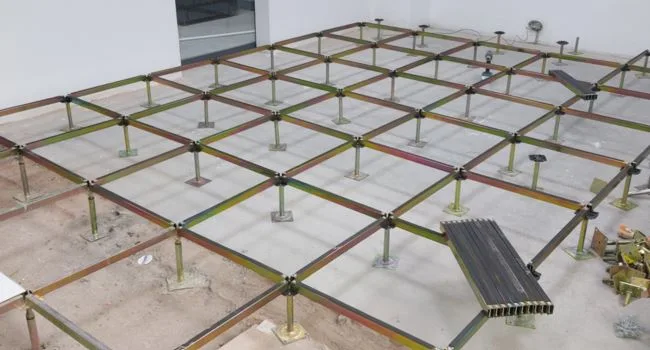

• Cấu tạo: Bao gồm các tấm sàn rời đặt trên hệ chân đỡ bằng kim loại.

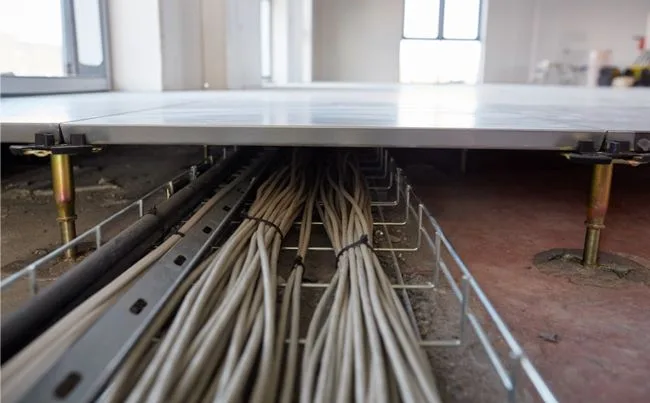

• Mục đích: Tạo không gian trống bên dưới để chạy dây cáp điện, hệ thống làm mát hoặc ống nước mà không làm mất thẩm mỹ hay gây nguy hiểm.
• Ưu điểm: Dễ dàng bảo trì hệ thống ngầm chỉ bằng cách nhấc tấm sàn lên.

Sàn nâng cơ khí

Đây là loại sàn nâng dùng trong kho vận nhưng vận hành thủ công.

• Cách dùng: Sử dụng hệ thống lò xo và sức người để kích hoạt miếng sàn khớp với thùng xe tải.
• Ưu điểm: Chi phí rẻ, không tốn điện, nhưng khá tốn sức và yêu cầu bảo trì lò xo thường xuyên.

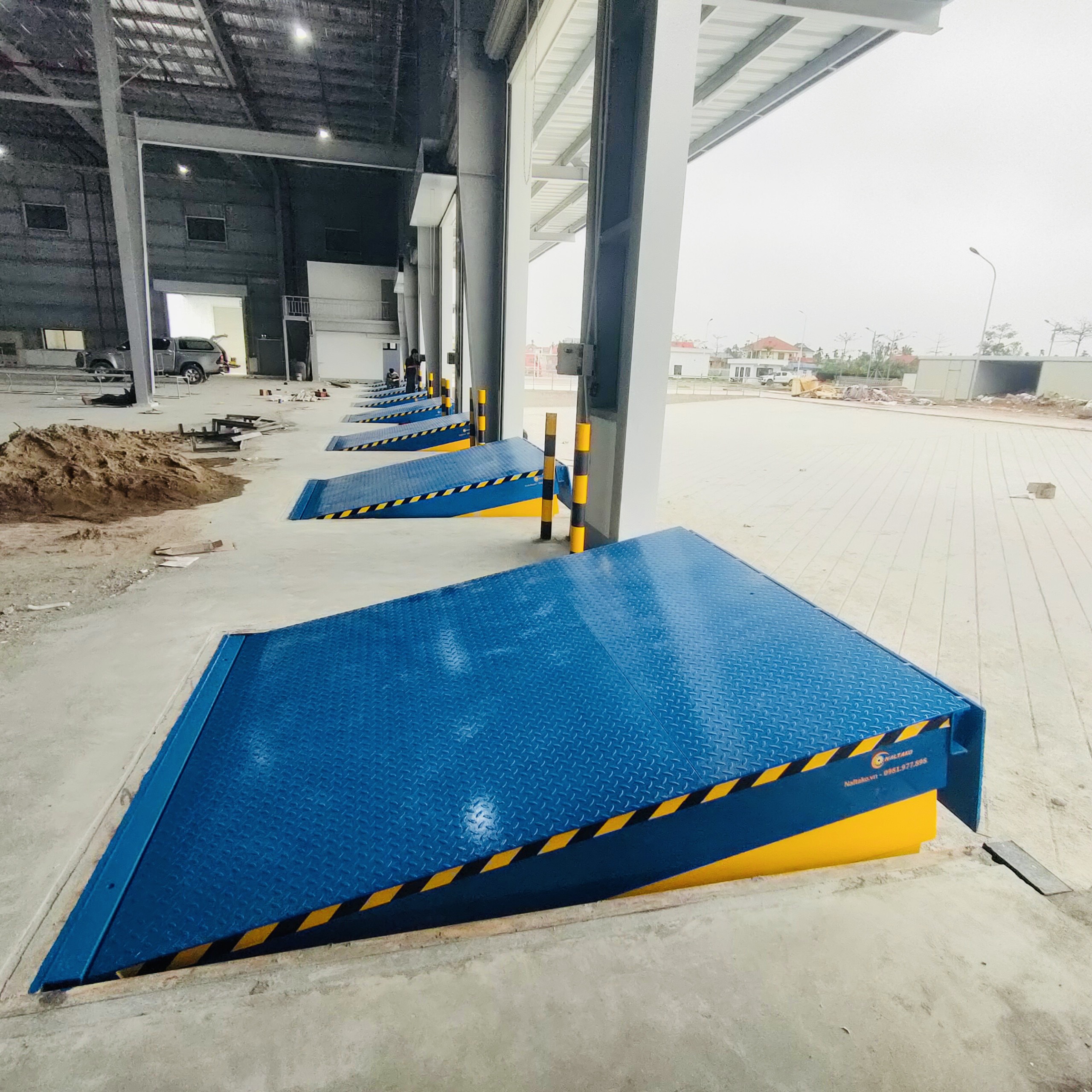

Sàn nâng thủy lực

Sàn nâng thủy lực chính là “cánh tay phải” của dân logistics. Đây là thiết bị cầu nối giữa sàn kho và sàn xe tải (container), giúp xe nâng có thể chạy trực tiếp từ kho vào thùng xe để bốc dỡ hàng.

Tại sao sàn nâng thủy lực được sử dụng nhiều hiện nay?

Thay vì dùng sức người hay lò xo, loại sàn này sử dụng hệ thống bơm thủy lực và xi lanh.

• Vận hành đơn giản: Chỉ cần nhấn nút, hệ thống sẽ tự động nâng lên và mở môi (lip) để đặt vào thùng xe. Quá trình này diễn ra mượt mà và cực kỳ an toàn.
• Khả năng chịu tải cực lớn: Thường dao động từ 6 tấn đến 15 tấn, đáp ứng được các loại xe nâng điện hoặc xe nâng dầu nặng nhất.
• Độ bền cao: Vì vận hành bằng dầu thủy lực nên các chi tiết ít bị mài mòn hơn so với lò xo cơ khí, phù hợp với các kho bãi có tần suất xuất nhập hàng liên tục.
• An toàn tuyệt đối: Có các van an toàn tự động ngắt nếu xe tải bất ngờ rời đi, giúp ngăn chặn tai nạn rơi xe nâng.

Xem thêm: Cấu tạo và vai trò của thang nâng thủy lực

Cấu tạo sàn nâng

Cấu tạo của sàn nâng thủy lực (Hydraulic Dock Leveler) được thiết kế để chịu được tải trọng lớn và vận hành liên tục trong môi trường công nghiệp. Một bộ sàn nâng tiêu chuẩn thường bao gồm 4 thành phần chính sau đây:

Mặt sàn

• Chất liệu: Thường được làm bằng thép tấm cường lực có độ dày phổ biến từ 6mm – 10mm.
• Bề mặt: Được dập vân nổi (hình quả trám hoặc gân chống trượt) để đảm bảo an toàn cho bánh xe nâng và nhân viên vận chuyển, ngay cả trong điều kiện ẩm ướt.
• Hệ thống khung xương: Phía dưới mặt sàn là các thanh thép chữ U hoặc chữ I chịu lực được hàn gia cường, giúp sàn không bị biến dạng khi xe nâng chạy qua.

Mép sàn (Lip)

• Đây là phần lưỡi thép nằm ở đầu sàn nâng, có nhiệm vụ bắc cầu trực tiếp vào thùng xe tải/container.
• Cơ chế: Khi sàn nâng lên cao nhất, mép sàn sẽ tự động mở ra (duỗi thẳng) và hạ xuống đặt gọn trên sàn xe.
• Độ dày: Thường dày hơn mặt sàn (khoảng 12mm – 16mm) để chịu xung lực mạnh khi tiếp xúc với xe.

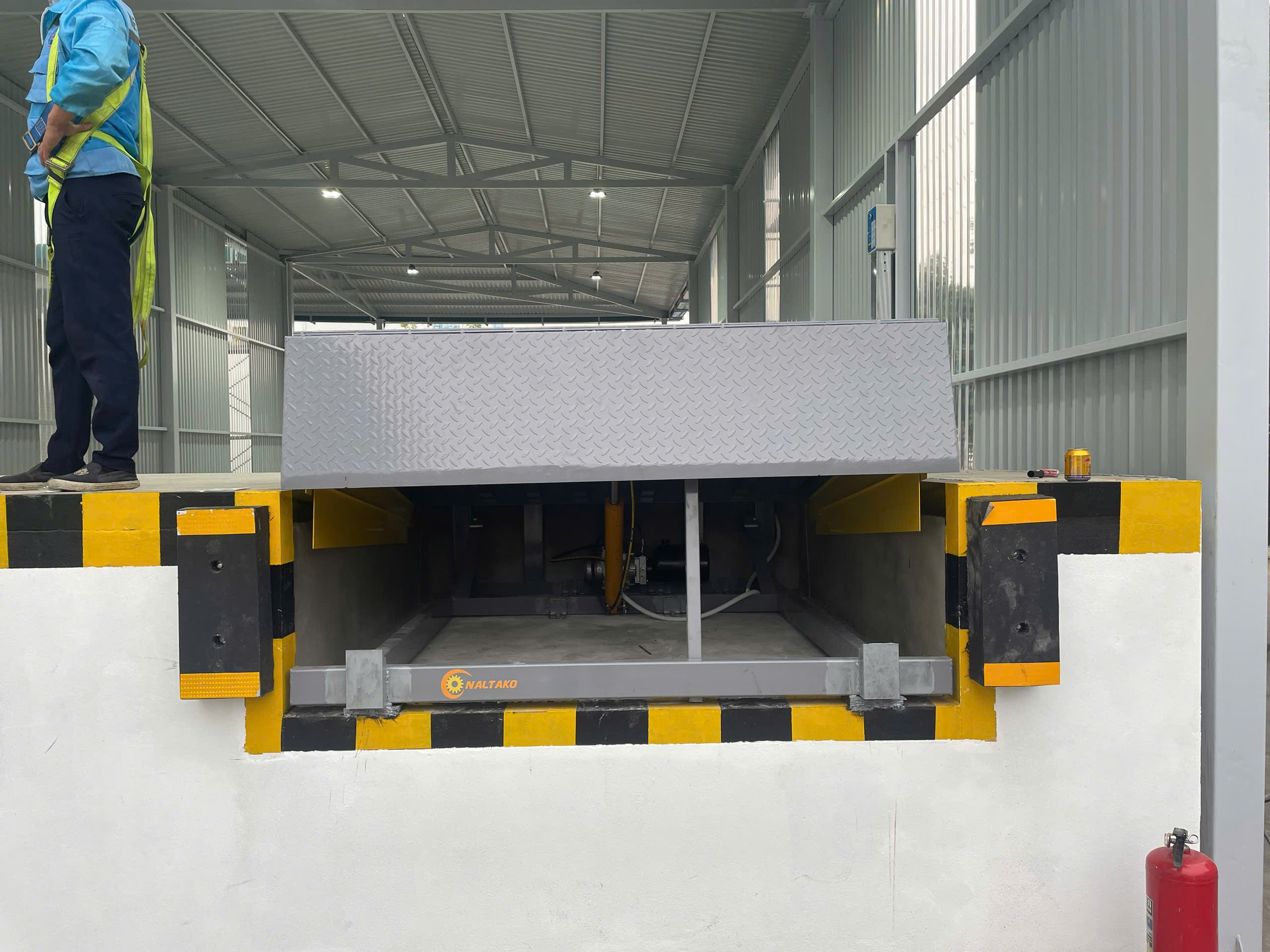

Hệ thống truyền động thủy lực (Hydraulic System)

Hệ thống truyền động thủy lực bao gồm:

• Mô-tơ điện & Bơm thủy lực: Chuyển hóa điện năng thành áp suất dầu.
• Xi lanh thủy lực chính: Có kích thước lớn, dùng để đẩy toàn bộ mặt sàn lên cao.
• Xi lanh thủy lực phụ (Xi lanh mép): Dùng để điều khiển việc đóng/mở mép sàn (Lip).
• Bình chứa dầu & Hệ thống ống dẫn: Chứa và dẫn dầu thủy lực đến các xi lanh.

Khung đế và Hố sàn (Frame & Dock Pit)

• Khung đế: Là hệ thống khung thép cố định được bắt chặt vào hố sàn bê tông, làm điểm tựa cho các xi lanh và bản lề của mặt sàn.
• Hố sàn (Pit): Là khoảng không gian được đào sẵn dưới sàn kho theo kích thước tiêu chuẩn của sàn nâng. Hố này giúp giấu toàn bộ hệ thống cơ khí bên dưới khi không sử dụng, trả lại mặt bằng phẳng cho kho.

Hệ thống điều khiển và An toàn

• Tủ điều khiển: Gồm các nút bấm (Lên/Xuống/Dừng khẩn cấp) để vận hành sàn nâng một cách dễ dàng.
• Tấm chắn bảo vệ (Toe Guards): Các tấm thép hai bên hông để ngăn chân người hoặc vật lạ lọt vào khe hở khi sàn đang vận hành.

Ưu điểm và ứng dụng của sàn nâng

Ưu điểm vượt trội của sàn nâng

Sàn nâng không chỉ là một tấm thép, nó là giải pháp giúp quy trình vận hành trở nên chuyên nghiệp hơn:

Tối ưu hóa thời gian bốc dỡ

Thay vì phải bốc xếp thủ công hoặc dùng xe nâng đứng dưới đất chờ đợi, xe nâng có thể chạy thẳng từ kho vào thùng container. Điều này giúp rút ngắn thời gian lên xuống hàng đến 50% – 70%.

Đảm bảo an toàn tuyệt đối

Loại bỏ khoảng trống nguy hiểm giữa sàn kho và xe tải. Hệ thống khóa an toàn và van thủy lực giúp ngăn chặn các tai nạn lật xe nâng hoặc trượt ngã của nhân viên.

Tiết kiệm nhân lực

Một người điều khiển xe nâng có thể tự hoàn thành công việc của cả một đội bốc xếp thủ công, giúp doanh nghiệp giảm chi phí nhân công đáng kể.

Độ bền và tải trọng cực lớn

Với kết cấu thép cường lực, sàn nâng có thể chịu tải từ 6 tấn đến hơn 15 tấn, hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt mà ít cần bảo trì.

Thích ứng linh hoạt

Khả năng nâng cao hoặc hạ thấp linh hoạt giúp sàn nâng khớp với mọi loại phương tiện, từ xe tải nhỏ đến xe container siêu trường siêu trọng.

Ứng dụng thực tế

Sàn nâng xuất hiện ở mọi nơi có hoạt động lưu chuyển hàng hóa quy mô lớn:

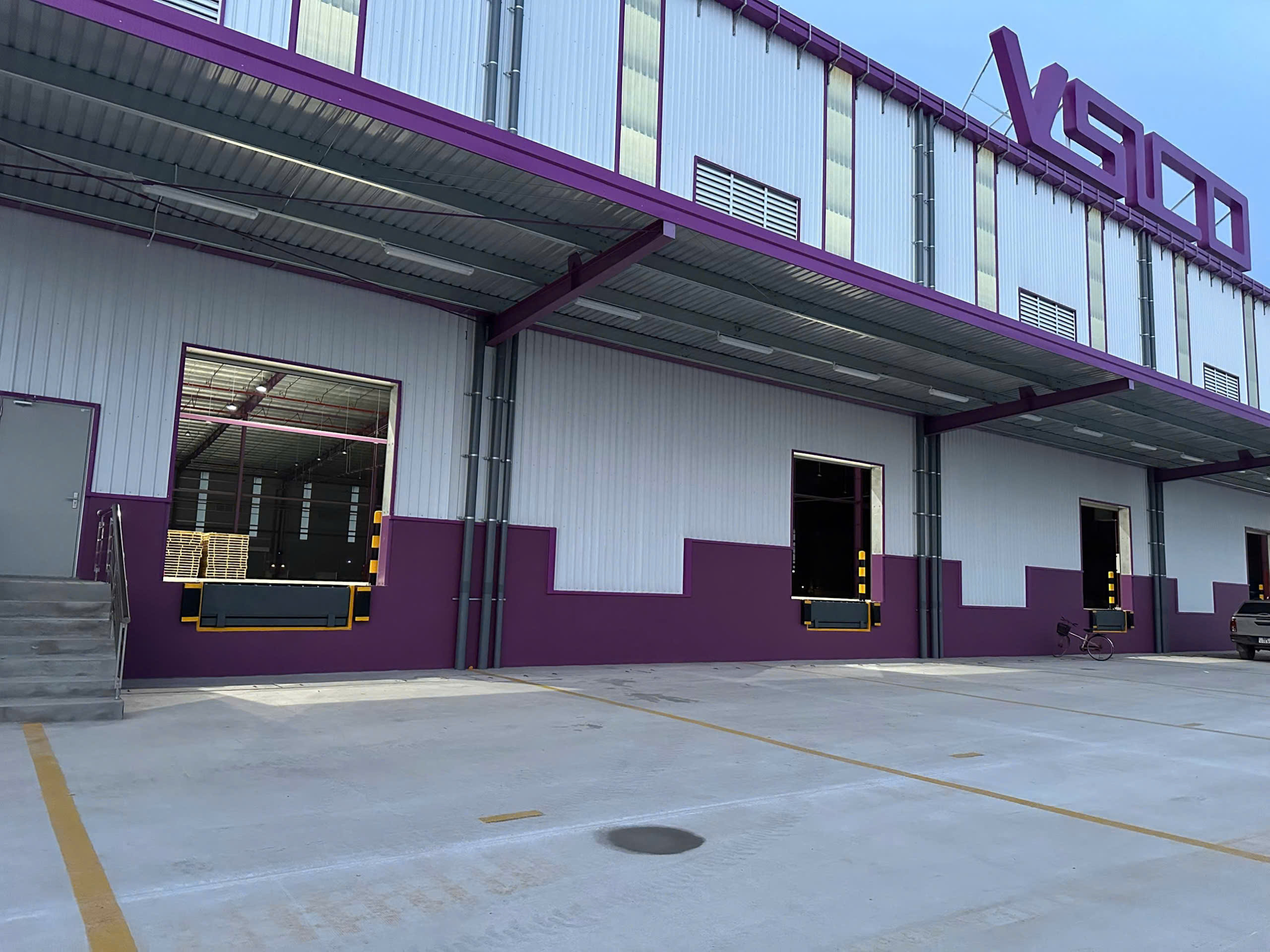

Kho bãi và Logistics

Đây là ứng dụng phổ biến nhất. Các trung tâm phân phối hàng hóa (như của Shopee, Lazada, Amazon) sử dụng sàn nâng để luân chuyển hàng nghìn tấn hàng mỗi ngày. Đặc biệt tại Việt Nam, công trình dock leveler Viettel tại cửa khẩu Chi Ma, Lạng Sơn do Naltako thực hiện đã hoàn thành và đi vào sử dụng.

Nhà máy sản xuất

Các nhà máy chế biến thực phẩm, linh kiện điện tử hoặc dệt may cần sàn nâng để nhập nguyên liệu đầu vào và xuất thành phẩm ra thị trường một cách nhanh chóng. Một số dự án của Naltako tại các nhà máy như: Facco Vĩnh Phúc, Mây tre Ngọc Sơn, Công Ty Thăng Tiến, Hợp Long…

Kho lạnh

Sàn nâng kết hợp với hệ thống túi khí (Dock Seal) giúp giữ nhiệt độ trong kho ổn định khi xe container cập bến, tránh thất thoát hơi lạnh và đảm bảo chất lượng sản phẩm.

Bến cảng và Nhà ga

Nơi có tần suất xe ra vào liên tục, yêu cầu sự chính xác và tốc độ cao trong khâu giải phóng hàng hóa.

Xem thêm: Vì sao cầu dẫn xe nâng được sử dụng nhiều hiện nay

Xem thêm: Các ứng dụng của Hydraulic Dock Leveler

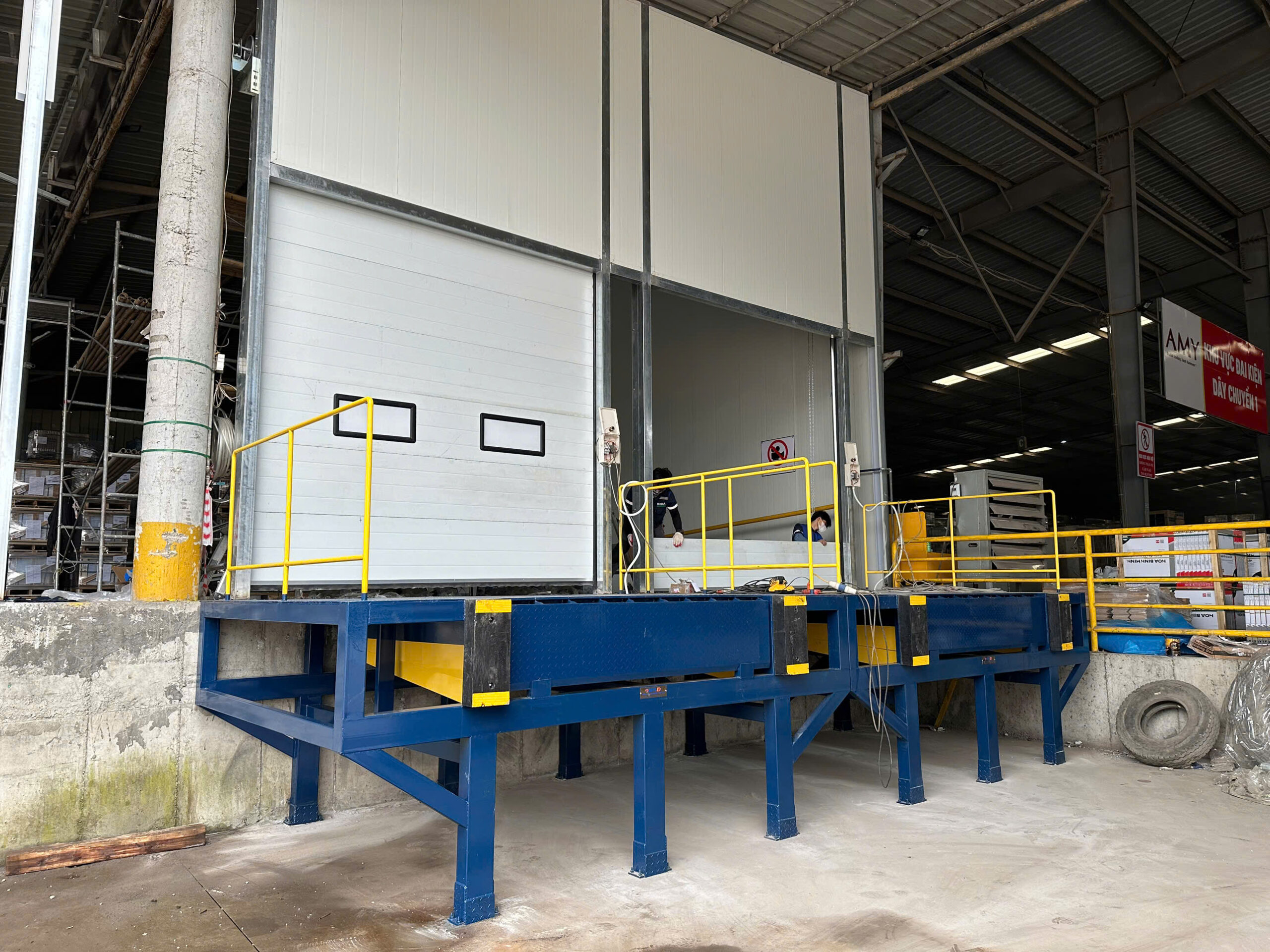

Những yếu tố ảnh hưởng đến giá sàn nâng

Giá sàn nâng kỹ thuật là thông tin được nhiều khách hàng quan tâm bởi điều này sẽ quyết định có nên dùng thiết bị cho công trình hay không. Giá sản phẩm ảnh hưởng bởi những yếu tố như:

• Tải trọng nâng: Đây là yếu tố quan trọng nhất. Sàn chịu tải $6$ tấn, $10$ tấn hay $15$ tấn sẽ có độ dày thép và kết cấu khung khác nhau, dẫn đến giá khác nhau.

• Kích thước (Dài x Rộng): Kích thước tiêu chuẩn thường rẻ hơn. Các kích thước tùy chỉnh (phi tiêu chuẩn) để phù hợp với hố Dock có sẵn sẽ đội chi phí sản xuất.

• Hệ thống bơm thủy lực: Chất lượng motor và cụm bơm thủy lực (nhập khẩu Châu Âu, Ý hay hàng Trung Quốc/Nội địa) quyết định độ bền và giá thành.

• Chất liệu và độ dày thép: Thép tấm mặt sàn (thường là thép vân chống trượt) và thép hình làm khung sườn. Thép càng dày, giá càng cao.

• Phụ kiện đi kèm: Các tiện ích như: cao su giảm chấn (Dock Bumper), đèn báo hiệu, cảm biến an toàn hoặc bộ điều khiển thông minh.

• Chi phí lắp đặt & Vận chuyển: Tùy thuộc vào vị trí công trình và độ khó khi thi công (có cần cẩu hỗ trợ hay không).

Sàn nâng hiện nay đã trở nên quan trọng và không thể thiếu đối với cuộc sống hiện đại. Hy vọng với những thông tin bài viết đã mang đến cho bạn những thông tin hữu ích về sàn nâng, cấu tạo, ưu điểm và thông tin báo giá chi tiết. Nếu còn các thắc mắc, vui lòng liên hệ đến hotline để được giải đáp nhanh chóng.
