Cấu tạo thiết bị nâng hạ thủy lực cơ bản

Thiết bị nâng hạ thủy lực ngày nay đã trở thành một phần không thể thiếu trong các ngành công nghiệp hiện đại, từ sản xuất, xây dựng đến logistics và vận tải. Để hiểu rõ hơn về cấu tạo thiết bị nâng hạ thủy lực cơ bản, bài viết dưới đây sẽ giới thiệu đến bạn những thành phần cấu tạo nên một hệ thống thủy lực điển hình.

Cấu tạo thiết bị nâng thủy lực bao gồm những gì?

Thiết bị nâng hạ thủy lực hoạt động dựa trên nguyên lý truyền động thủy lực, sử dụng dầu thủy lực làm môi chất truyền năng lượng. Cấu tạo của thiết bị nâng hạ thủy lực bao gồm nhiều bộ phận, mỗi bộ phận có chức năng riêng, phối hợp với nhau để tạo ra lực nâng và di chuyển hàng hóa.

Dưới đây là cấu tạo cơ bản của một hệ thống thủy lực:

Bơm thủy lực

• Chức năng: Hút dầu từ bình chứa và tạo áp suất để đẩy dầu vào hệ thống.
• Phân loại: Bơm bánh răng, bơm cánh gạt, bơm piston, … tùy thuộc vào yêu cầu áp suất và lưu lượng.

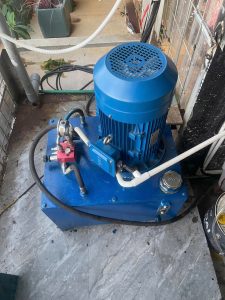

Động cơ thủy lực

• Chức năng: Biến đổi năng lượng thủy lực (áp suất và lưu lượng dầu) thành cơ năng để quay hoặc chuyển động tịnh tiến.
• Ứng dụng: Dùng để di chuyển xe nâng, quay cần cẩu, nâng hạ bàn nâng, …

Xi lanh thủy lực

• Chức năng: Biến đổi năng lượng thủy lực thành lực thẳng, thực hiện chuyển động tịnh tiến.
• Cấu tạo: Gồm ống xi lanh, piston, ty ben, phớt ,…
• Phân loại: Xi lanh đơn tác dụng (chỉ đẩy) và xi lanh kép tác dụng (đẩy và kéo).

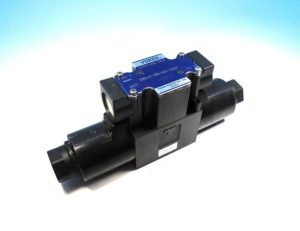

Van thủy lực

• Chức năng: Điều khiển dòng chảy của dầu thủy lực, điều chỉnh áp suất, đổi hướng dòng chảy, …
• Phân loại: Van an toàn, van điều khiển lưu lượng, van phân phối, van một chiều, …

Ống thủy lực

• Chức năng: Dẫn dầu thủy lực từ bơm đến động cơ, xi lanh và các bộ phận khác.
• Vật liệu: Thường làm bằng thép hoặc nhựa chịu áp lực cao.

Lọc dầu

• Chức năng: Loại bỏ cặn bẩn, tạp chất trong dầu thủy lực, bảo vệ hệ thống khỏi hư hỏng.

Bình chứa dầu

• Chức năng: Chứa dầu thủy lực, tản nhiệt cho dầu.

Đừng bỏ lỡ: Lịch sử của thiết bị nâng hạ qua các thời kỳ

Các bộ phận khác

• Khớp nối: Nối các ống thủy lực với nhau.
• Cảm biến: Giám sát áp suất, nhiệt độ, mức dầu, …
• Hệ thống điều khiển: Điều khiển hoạt động của thiết bị.

Ngoài các bộ phận trên, cấu tạo của thiết bị nâng hạ thủy lực còn bao gồm các bộ phận cơ khí như:

• Khung nâng: Chịu lực và nâng đỡ hàng hóa.
• Càng nâng: Nâng đỡ pallet hoặc hàng hóa.
• Móc cẩu: Treo và nâng hạ hàng hóa.
• Dây cáp: Kéo và nâng hạ hàng hóa.
• Bánh xe: Di chuyển thiết bị.

Cấu tạo chi tiết của thiết bị nâng hạ thủy lực có thể khác nhau tùy thuộc vào loại thiết bị (xe nâng, bàn nâng, cầu nâng, …) và nhà sản xuất.

Kết luận

Hiểu rõ cấu tạo thiết bị nâng sẽ giúp người sử dụng vận hành thiết bị an toàn, hiệu quả, đồng thời hỗ trợ trong việc bảo trì, bảo dưỡng và xử lý sự cố. pHy vọng rằng bài viết đã cung cấp cho bạn cái nhìn tổng quan về cấu tạo thiết bị nâng hạ thủy lực. Để tìm hiểu sâu hơn về từng loại thiết bị cụ thể, bạn thể liên hệ đến Naltako theo:
