Cấu tạo của motor và nguyên lý hoạt động

Cấu tạo của motor là yếu tố cốt lõi quyết định hiệu suất và độ bền của các thiết bị điện trong công nghiệp. Motor, hay động cơ điện, là bộ phận chuyển đổi điện năng thành cơ năng, được ứng dụng rộng rãi trong nhiều lĩnh vực. Naltako, đơn vị hàng đầu trong lĩnh vực cung cấp thiết bị nâng hạ thủy lực tại Việt Nam, tích hợp các motor chất lượng cao vào các sản phẩm như xe nâng người cắt kéo, bàn nâng thủy lực, và thang nâng hàng. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo của motor và cách Naltako ứng dụng chúng để đảm bảo hiệu quả vận hành tối ưu.

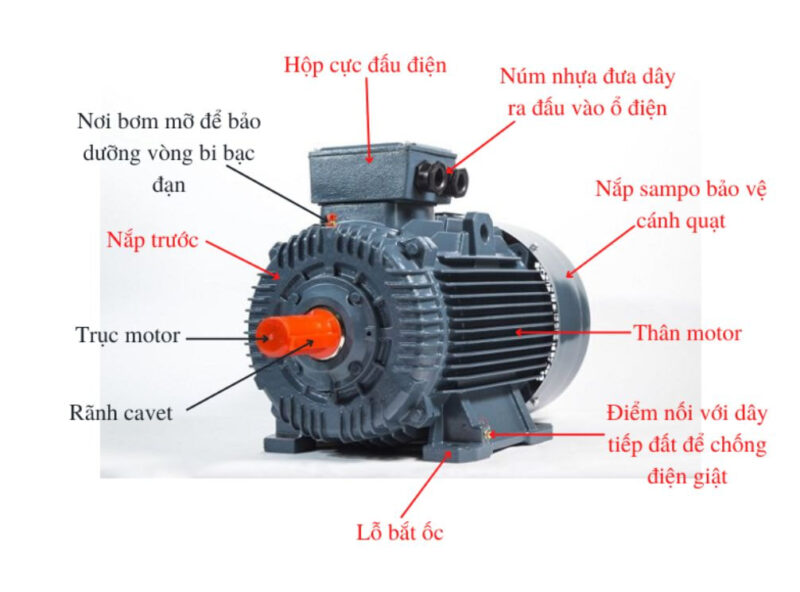

Cấu tạo của motor gồm bộ phận nào?

Motor (động cơ điện) là một trong những bộ phận máy móc điện quan trọng, có cấu tạo cơ bản gồm hai phần chính: phần tĩnh (stator) và phần quay (rotor).

• Phần tĩnh (stator):
  • Lõi thép: Được ghép từ các lá thép kỹ thuật điện mỏng, dày khoảng 0.35mm – 0.5mm, giúp giảm tổn hao năng lượng do dòng điện Fu-cô.
  • Dây quấn đồng: Làm từ đồng hoặc nhôm, đặt trong các rãnh của lõi thép để tạo từ trường khi dòng điện chạy qua.
  • Vỏ máy: Thường làm từ nhôm hoặc gang, vừa bảo vệ các thành phần bên trong vừa hỗ trợ tản nhiệt hiệu quả.
• Phần quay (rotor):
  • Lõi thép: Hình trụ, có rãnh để chứa thanh dẫn hoặc dây quấn, đảm bảo độ chắc chắn khi quay.
  • Dây quấn rotor: Bao gồm hai loại chính:
    • Rotor lồng sóc: Sử dụng thanh nhôm đúc, nối ngắn mạch hai đầu, bền bỉ và chi phí thấp.
    • Rotor dây quấn: Có dây quấn tương tự stator, hỗ trợ điều chỉnh tốc độ linh hoạt.
  • Trục quay và bạc đạn: Đảm bảo rotor quay êm ái, giảm ma sát trong quá trình vận hành.
• Khe hở không khí: Khoảng cách nhỏ giữa stator và rotor, thường chỉ vài mm, giúp rotor chuyển động tự do mà không va chạm.

Ứng dụng của thùng pallet hiện nay

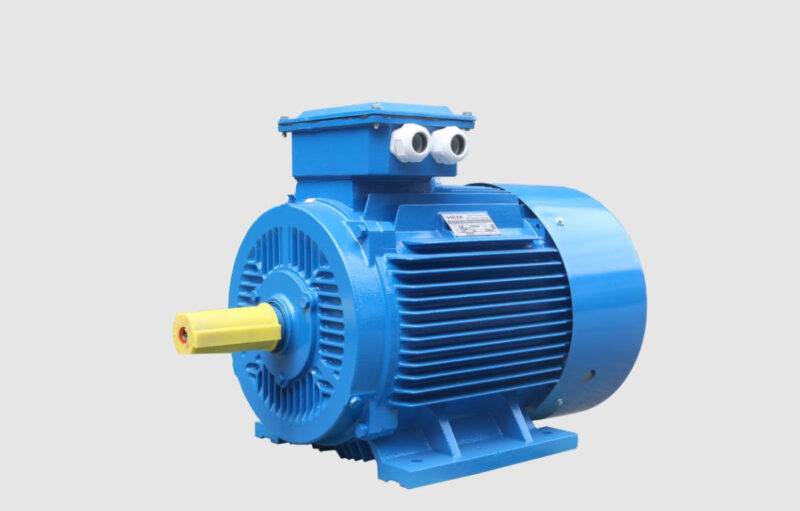

Stator và rotor của motor khác nhau thế nào?

Trong hệ thống động cơ điện, stator và rotor đóng vai trò khác biệt nhưng bổ trợ lẫn nhau:

• Stator (phần tĩnh): Là bộ phận cố định, chịu trách nhiệm tạo ra từ trường quay nhờ dây quấn đồng và dòng điện chạy qua. Đây là “trái tim” của motor, cung cấp năng lượng ban đầu cho hoạt động.
• Rotor (phần quay): Là phần chuyển động, biến từ trường từ stator thành cơ năng thông qua trục quay motor và lực quay.
• Khe hở không khí: Khoảng cách nhỏ, thường khoảng 2-3mm, giữa stator và rotor, giúp tối ưu hiệu suất truyền động và giảm ma sát.

Sự khác biệt giữa stator và rotor nằm ở chức năng: stator tạo từ trường, còn rotor chuyển đổi từ trường đó thành chuyển động cơ học. Trong các thiết bị của Naltako như thang nâng hàng, motor được thiết kế với stator và rotor tối ưu, sử dụng lõi thép kỹ thuật điện mỏng để giảm hao phí và tăng tuổi thọ. Chẳng hạn, cầu dẫn xe nâng của Naltako dùng motor với khe hở không khí 2mm, đảm bảo vận hành mượt mà và bền bỉ dưới áp lực cao.

Van an toàn là gì? Những loại van an toàn phổ biến hiện nay

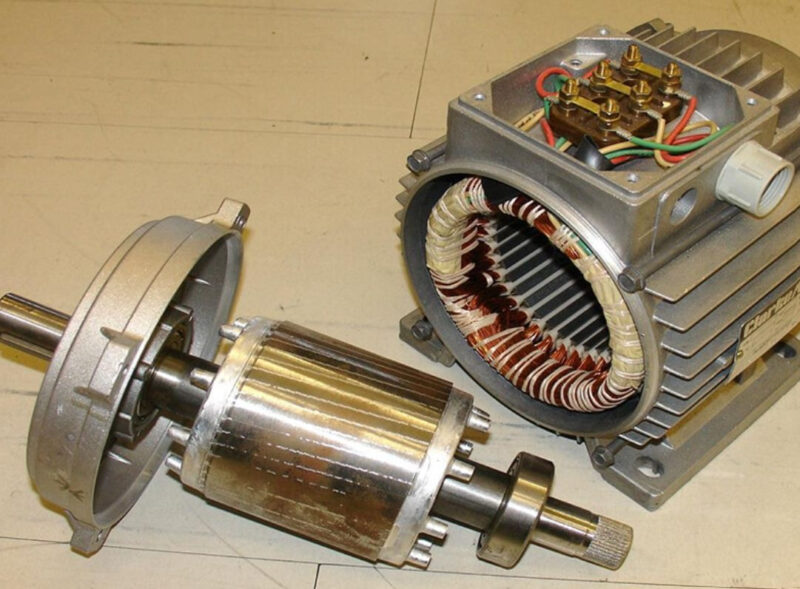

Motor lồng sóc và dây quấn khác nhau ra sao?

Khi nói đến các loại rotor trong motor, hai loại phổ biến nhất là motor lồng sóc và motor dây quấn:

• Motor lồng sóc:
  • Rotor có thanh nhôm rotor đúc trong rãnh, nối ngắn mạch hai đầu, thường kèm cánh quạt làm mát.
  • Ưu điểm: Đơn giản, bền bỉ, giá thành thấp, phù hợp cho các ứng dụng công nghiệp nặng.
  • Ứng dụng: Thường thấy trong các thiết bị không cần điều chỉnh tốc độ.
• Motor dây quấn:
  • Rotor có dây quấn tương tự stator, kết nối qua vòng trượt để điều chỉnh tốc độ.
  • Ưu điểm: Linh hoạt, phù hợp với ứng dụng cần kiểm soát chính xác.
  • Nhược điểm: Phức tạp hơn, chi phí cao hơn.

Naltako lựa chọn motor lồng sóc cho các sản phẩm như cầu dẫn xe nâng, nhờ độ bền và hiệu quả chi phí. Trong khi đó, motor dây quấn được tích hợp vào bàn nâng đổ liệu, cho phép điều chỉnh tốc độ nâng hạ linh hoạt theo nhu cầu. Sự lựa chọn này giúp Naltako đáp ứng đa dạng yêu cầu từ khách hàng trong ngành thiết bị điện công nghiệp.

Nguyên lý hoạt động của motor điện là gì?

Nguyên lý hoạt động của motor điện dựa trên hiện tượng điện từ:

• Dòng điện chạy qua dây quấn stator tạo ra từ trường quay.
• Từ trường này tương tác với dây quấn rotor, sinh ra lực quay (mô-men xoắn).
• Kết quả, rotor quay, chuyển đổi điện năng thành cơ năng thông qua hệ thống truyền động cơ khí.

Quá trình này được tối ưu nhờ khe hở rotor-stator nhỏ và lõi thép stator giảm tổn thất năng lượng. Trong các sản phẩm của Naltako, chẳng hạn cần cẩu mini, motor 3 pha tận dụng dòng điện xoay chiều để tạo từ trường ổn định, đảm bảo vận hành trơn tru dưới tải nặng. Hiệu suất motor trong thiết bị của Naltako đạt trên 90%, giúp tiết kiệm năng lượng và tăng độ bền.

Định luật Pascal là gì? Ứng dụng định luật Pascal trong công nghiệp

Các loại motor phổ biến hiện nay là gì?

Hiện nay, có nhiều loại motor được sử dụng trong hệ thống điều khiển điện, bao gồm:

• Motor 1 pha: Phù hợp cho thiết bị gia dụng như quạt, máy giặt.
• Motor 3 pha: Hiệu suất cao, phổ biến trong công nghiệp, dùng trong xe nâng tay thủy lực.
• Motor đồng bộ: Tốc độ cố định, dùng cho ứng dụng chính xác.
• Motor không đồng bộ: Hay motor cảm ứng, chiếm đa số trong công nghiệp.
• Motor một chiều: Dùng khi cần điều chỉnh tốc độ linh hoạt.
• Motor bước: Ứng dụng trong định vị chính xác như máy in 3D.

Naltako tích hợp motor 3 pha vào xe nâng tay thủy lực để đảm bảo sức mạnh và hiệu suất, trong khi motor không đồng bộ được dùng cho bàn nâng thủy lực, đáp ứng nhu cầu nâng hạ liên tục. Sự đa dạng này giúp Naltako mang đến giải pháp phù hợp cho từng ngành công nghiệp.
